冶金電弧爐爐氣連續分析系統

SGS-200爐氣連續分析系統對氣體采樣探頭進行了特殊設計，安裝有水冷裝置和自動清潔裝置。該系統配備兩個氣體采樣探頭：兩探頭能夠自動循環切換，保證了冶煉過程爐氣分析系統的穩定運行和爐氣成分的連續測量分析。

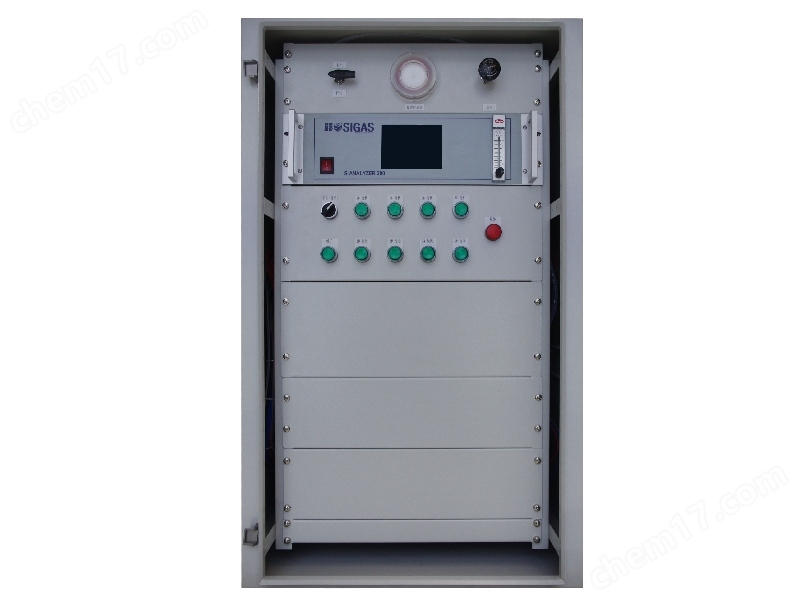

SGS-200氣體在線監測系統是由采樣探頭單元、探頭反吹單元、預處理單元和儀表控制單元等部分組成。采樣探頭單元和探頭反吹單元需安裝在煙道上，預處理單元和儀表控制單元則集成在“分析主機柜"中。

預處理單元完成樣氣的凈化，其過濾精度可達 0.1μm，將符合分析儀器要求的超凈、流量穩定的樣氣，源源不斷送入分析儀器，從而確保了分析儀器的分析準確性和長期可靠性。

該分析系統具有自己獨立的的電源控制和邏輯控制功能，控制測量裝置的檢測、反吹、自我診斷等功能，無需裝置以外的系統控制或人工操作。

該分析系統具有系統故障報警接點輸出功能，可以將信號輸送至DCS系統。

同時該分析系統具有模擬量或RS485信號輸出。

系統機柜集成冷凝系統、自動電氣控制及氣體分析儀，信號以4~20mA輸出。

系統中分析儀器具有自我診斷功能，且具有主要儀器部件故障警報功能。

預處理完成樣氣的凈化，其過濾精度可達0.1μ，將符合分析儀器要求的超凈、流量穩定的樣氣，源源不斷送入分析儀器，從而確保了分析儀器的分析準確性和長期可靠性。

采用直流電機進行定期的小孔清灰，避免了小孔的積灰堵塞，確保系統連續穩定運行。
