Signature1000/500聲學多普勒剖面流速儀 返回列表頁

Signature1000/500聲學多普勒剖面流速儀

一種滿足多種研究需要

除了多種測量模式，Signature1000/500的用戶同時可以根據不同應用要求，制定不同的采樣方案。它既可以輕松獲得平均剖面流速的相關數據，也可以同時啟用垂直聲束8Hz的脈沖模式(Burst)以得到湍流評估數據。

設計時充分考慮到應用的靈活性

Signature1000/500采用時序設置方式，使用戶可以選定一秒鐘采集的數據量。對于Signature1000來說，一秒鐘的采樣周期內，預留了16個時間節點存放數據，可以存放16個數據，而Signature500預留了8個時間節點存放數據，最多可以存放8個數據。采樣點數和采樣頻率由用戶確定。用戶基于當前的數據節點情況，可從多種測量模式中自由挑選和自身測量需求的設置，達到測量效果。

平均模式

Signature1000/500的流速測量通過與垂直方向25度夾角的4個波束進行，即與第5個垂直波束的夾角為25度。為了避免交叉干擾及產生微小偏差，儀器采用4個傾斜波束與一個垂直波束。Signature1000/500的基本測量模式為剖面平均流速的測量。這樣可以輕松獲得沿傾斜波束方向，每個采樣周期的流速數據。

脈沖模式(burst)

脈沖模式(burst)下可以進行快速采樣。這種模式下，可以選用采樣頻率，來獲得需要的數據。這種模式下可以測量4個傾斜波束方向上的流速、沿著垂直方向上的流速、或者兩種同時測量。脈沖模式可以選擇連續測量，也可以預先設置時間間隔，分段連續測量，以節省電量及內存。而且脈沖模式可以與平均模式共存。

高度計

高度測量只能使用垂直波束。采用高分辨率換能器監測聲學信號強度，類似于專業的回聲探測儀。其存儲的數據可以用來分析沉積物、冰層、水生物等。并且可以用來估算儀器距離水表或水底的距離。根據科研需要，可以制定數據采集計劃，把高度計數據夾在平均模式或脈沖模式的流速數據中。

Signature1000/500聲學多普勒剖面流速儀技術規格

核心性能

工作深度：

Signature 1000：1000米

Signature 500：500米

測量原理：聲學多普勒原理（ADCP），可獲取水體不同深度層的三維流速剖面、流向、流量數據。

換能器配置：四波束設計，波束角通常為20°，確保流速測量的精準性。

流速范圍：±3 m/s（常規量程，部分配置可擴展）

分辨率：1 mm/s

物理與環境

材質：鈦合金/硬質陽極氧化鋁外殼，具備優異的耐海水腐蝕性能。

工作溫度：-5℃ 至 +45℃

數據存儲：內置大容量存儲模塊，支持長期觀測數據記錄。

通信與供電

通信接口：RS232/RS485、以太網，支持Modbus等工業協議。

供電方式：直流供電（9–32 VDC），低功耗設計，支持外接電池組。

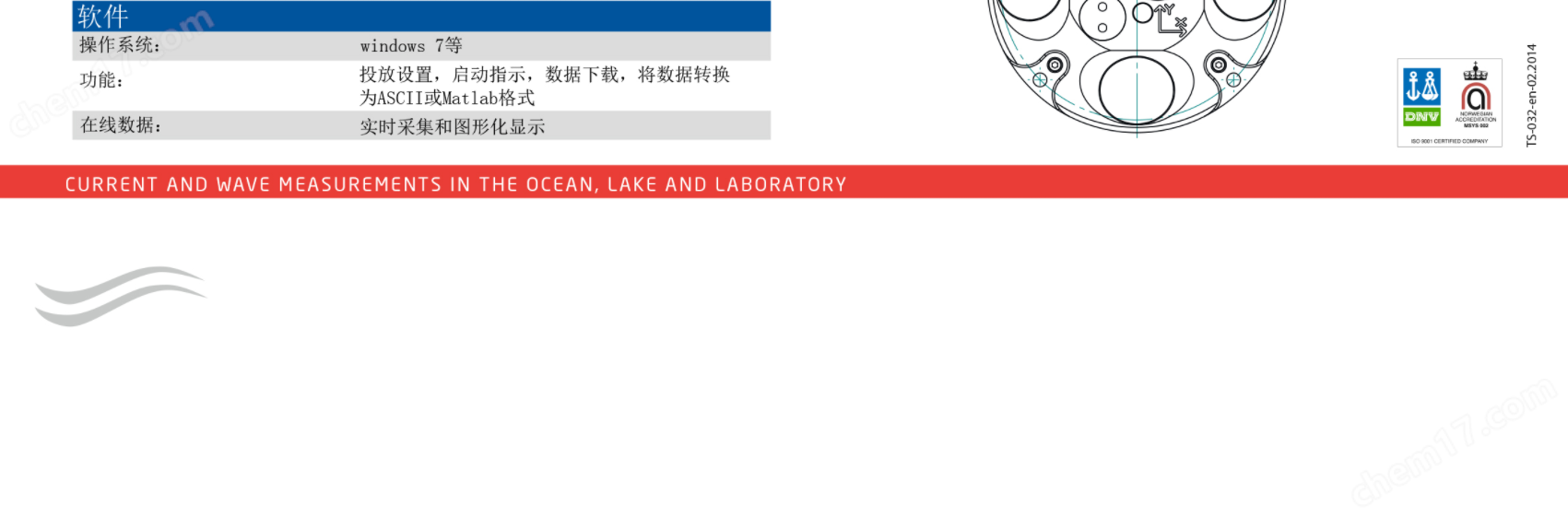

軟件功能

配套專用數據采集與分析軟件，可實時監控、數據后處理及流速剖面可視化。
