內孔內徑在線測量 返回列表頁

概述

塞規(BMD)是具有自動顯示、自動定中心功能的高精度測量儀器。這種量規使用方便，適合靜態和動態測量。通過手動測量可以檢測出孔的尺寸偏差和形狀誤差，也可以安裝在測量設備上進行自動檢測。

此測量系統具有應用范圍廣、操作簡單、精度高、結構牢固等優點。標準產品中有很多可選擇的基本型號，并提供了可用附件，以確保可以測量實際應用中所遇到的多數孔徑。

量儀的顯示部分可以是機械表、數顯表或連接到分析設備的傳感器。

簡介

機械傳輸測量系統可以與任何筆式傳感器、度盤式或數顯式千分表連接。

應用范圍為3-270mm，借助大量的配件，可以配置成測量深度超出500mm的孔，并可以測量與插入方向垂直的孔。

借助大量的模塊化部件，滿足各種測量需要。

由于機械傳輸系統具有非常高的精度。因此對于調零，只需要一塊標準件即可完成。

該機械式塞規具有高精度、高可靠性、并且非常結實。只需要定期清理機械測量傳輸區，而無需太多維護，

零點校準

使用校對環規進行零點校準，校對環規的尺寸與孔的最小尺寸相同。如此可以確保在校準過程中極大的減小了軸向和徑向的誤差。

遵循JB/T11233-2012標準的環規是適合的校對環規。較大尺寸的校對環規，或最小尺寸、中間尺寸和最大尺寸的校對環規通常是不需要的。

主要特征

●測量精度高，重復性可達1pm。

●可測量的直徑范圍:3~270mm。

●測量傳輸系統耐用度很高，可以進行10.000.000多次測量循環。

●結實而獨特的耐沖擊結構。

●對所有處于測量范圍內的直徑都保證優良的計量學性能。

●可以與任意測量設備連接(度盤式、數顯式千分表或電子單元)。

●與任何用于機電應用場合的筆式傳感器兼容。

●與主要競爭對手的配件兼容。

●價格富有競爭優勢。

●交貨時間短。

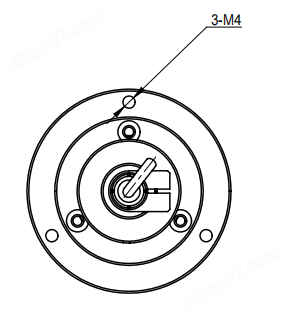

平動機構的裝夾可以用55的外圓或者3-M4的螺紋孔

機用塞規方案
