新型三防控制系統高配版

功能概述

三防系統是新一代人防地下室專用系統，采用總控控制器+觸 摸屏方式，將三防系統復雜的聯絡控制簡化為一線式連接，極大簡化施工過程 ，降低系統復雜性，延長系統使用壽命。系統采用遠控/就地雙控設計，以適應 人防地下室的使用要求。

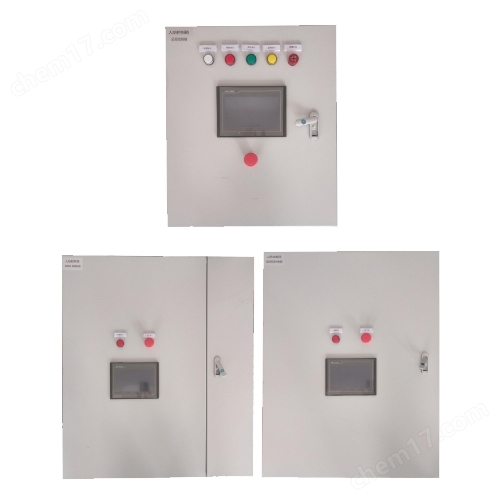

系統由總控箱和分控箱組成，通過總線方式連接。總/分控制箱內有我公司 自主研發的控制器，內置三防轉換控制邏輯，只需要通過總控箱的觸控屏，便可 以對每個分控箱進行配置。一個總控箱體支持接入16臺分控箱。新型三防控制系統高配版

被控設備

風機、閥門、三防屏、呼叫按鈕 每個分控箱控制的閥門與風機數量非標定制，不受數量限制,三防屏和 呼叫按鈕均可以就近接入。 提示：不同的防護單元，三防屏數量不同，每個總/分控制箱三防屏并 聯接入數量不超過16個，分散控制，也可減少線纜長度，避免線纜過長，提高 穩定性。新型三防控制系統高配版

工作條件

因地下室濕度較大，控制器及操作面板都經過防潮三防漆處理。但為了更好 的延長產品使用壽命，需要規范施工，避免隨意在控制箱上開孔，在控制箱安裝 后，系統通電之前，表面也需要做好保護膜防護。

分控箱系統

（1）名稱：顯示風機、閥門的代號。 （2）模式：就地/遠程切換。 （3）運行狀態：風機運行/停止，閥門開到位/關到位。 （4）故障狀態：風機及閥門正常/故障。 （5）就地控制：當模式在就地時，分控箱模式在就地模式，即可手動啟停風機閥門。
