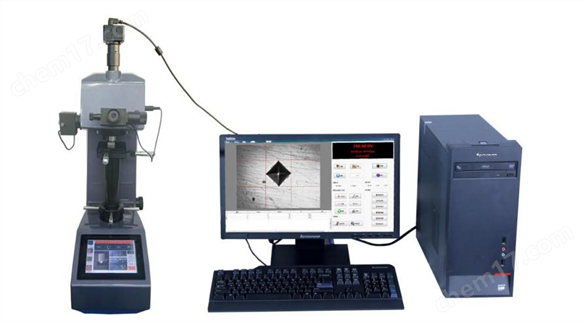

自動維氏硬度計 返回列表頁

一、硬度計介紹：

1、摘要

KHVS-10AT觸摸屏數顯自動轉塔維氏硬度計系統，采用8寸觸摸屏和高速ARM處理器，顯示直觀，人機互動友好，操作簡便；運算速度快，數據庫巨量存儲，數據自動修正，并提供數據折線報表。

2、產品介紹

1、機身使用優質鑄鐵一次澆鑄成型，配合以汽車烤漆處理工藝，外形圓潤美觀；

2、配置了自動轉塔功能，高分辨率的測量和觀察物鏡，結合內置長度編碼器的高清數字測微目鏡，實現了壓痕對角線的一鍵測量，消除人為操作干擾與讀數誤差；

3、便捷操作系統，可自動進行全硬度標尺的單位轉換；

4、可設置硬度值的最大值和最小值，當測試值超過設定范圍時，發出報警音；

5、具有軟件硬度值修正功能，可以在一定范圍內直接對硬度值進行修正；

6、具有數據庫功能，對試驗數據自動進行分組保存，每組可保存10個數據，可以保存2000個以上數據；

7、具有硬度值曲線顯示功能，直觀顯示硬度值的變化；

8、可選配CCD圖像處理系統，另可選配努氏壓頭進行努氏硬度測量；

9、配置無線藍牙打印機，并可通過RS232、USB接口(可選配）輸出數據；

10、精度符合GB/T4340.2，ISO 6507-2和ASTM E92 。

3、應用范圍：

1、黑色金屬、有色金屬、IC薄片，表面涂層、層壓金屬；

2、玻璃、陶瓷、瑪瑙、寶石、薄塑料等；

3、碳化層和淬火層的深度及梯度的硬度測試；

4、適用于平行平面和微小零件及超薄零件的精密維氏測量。

4、KHVS-10AT觸摸屏數顯自動轉塔維氏硬度計系統技術參數

附件標準配置：

二、維氏圖像處理系統介紹

硬度圖像測量系統(維氏增強版)是當今*的專業硬度圖像測量系列產品之一。

本系統具備自動測量、手動測量等多種硬度值測量方式，精確度高、重復性好。測量結果可以WORD、EXCEL等多種格式輸出。

一）主要功能

圖像采集：實時顯示硬度圖像，可存儲、打印圖像。

壓痕測量：

自動測量：自動找出壓痕的四個頂點，速度快，數據準，有多種專業算法以適用不同壓痕。

自動尋點：在壓痕的四個頂點附近點取，系統自動尋找最佳頂點，大大降低人為誤差。

對角測量：點取壓痕的左上及右下角，即可讀出硬度值。

四點測量：點取壓痕的四個頂點，讀出硬度值。

微力測量：特別設計專業功能，可將微小壓力（10g,25g,50g）下的壓痕實時放大且不降低分辨率，提高測量精度。

硬度換算：依據國家標準，自動進行布氏—洛氏—維氏—努氏等多種硬度數值轉換，實時顯示。

圖文報告：自動記錄測量數據，自動生成硬度—深度曲線，保存或打印硬度—深度曲線及所有壓痕測量值。保存或打印壓痕圖像及當前壓痕硬度值。所有報告按WORD文檔保存。

結果統計：將多個壓痕的測量結果以EXCEL數據格式導出，并自動統計測量次數、硬度最大值、最小值、平均值、均方差等。

二）適用范圍

測量范圍：支持10g,25g,50g,100g,200g,300g,500g,1kg,2kg,3kg,5kg,10kg,30kg,50kg所有壓力。

適用機型：國產、進口系列顯微及維氏硬度計。

三）性能特點

適用廣泛：系統可配接國產進口全系列顯微及維氏硬度計。

安裝便捷：USB2.0口與電腦相連，安裝時不需插卡。

性能穩定：只要硬度計成像清晰均勻，即使壓痕有少量劃痕或銹蝕，也可自動讀數。

功能強大：手動讀數、自動讀數、硬度換算、深度硬度曲線、壓痕圖像、圖文報告功能。

使用方便：通過硬度塊進行定標，符合用戶日常習慣。半天培訓，即可正常使用。

自動讀數：自動讀數算法，對多種壓痕進行自動讀數，速度快、準確性高。

重復性好：自動讀數重復性高，滿足用戶專業要求。

四）配置清單

硬度計專用接口      1只  軟件狗      1只

數字攝像頭（500萬像素）    1只  軟件光盤     1張

數字攝像頭專用連接線     1根
