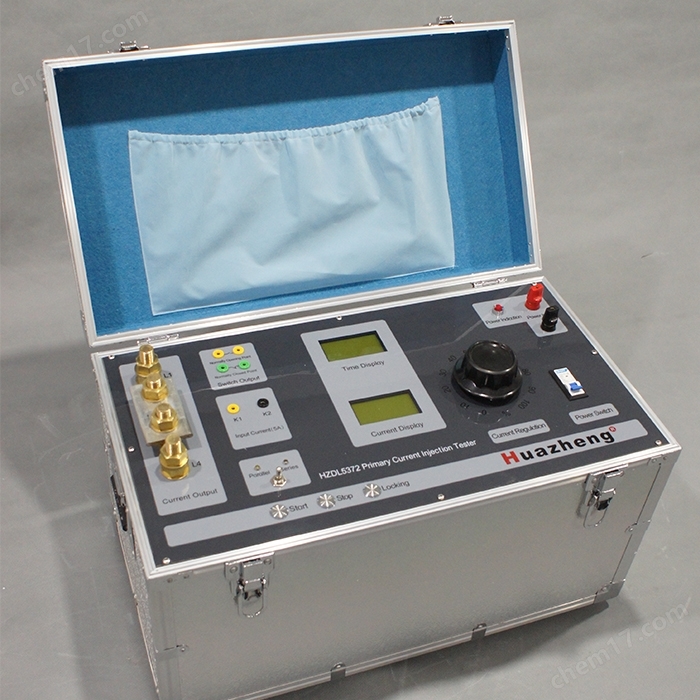

4000A溫升大電流發生器

一、概述

1.用途

4000A溫升大電流發生器，簡稱（升流器），我公司自行研制開發的測試設備，它集國內外同類產品的優點于一身，采用數控技術，抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于一次母線保護及各種電流互感器的變比等測試項目，被廣泛用于電力、鐵路、石化、冶金和礦山等企業的科研、生產和電氣試驗現場。

2.性能特點

◆ 4000A溫升大電流發生器采用美觀大方的PVC面板

◆ 直接顯示一次電流、二次電流的測試值，便于試驗觀察及記錄。

◆ 互感器的二次測量，變比，極性同時顯示

◆ 測量精度高         0.5級

◆ 功率大、體積小、帶負載能力強

◆ 體積小、重量輕，體積只有同類產品的30%～70%，攜帶十分方便。

二、技術特征

1.名稱和分類

（1）名稱： 4000大電流發生器。

（2）環境組別：屬GB6287.1-86《電子測量?jī)x器環境試驗總綱》中的Ⅲ組儀器（即可在室外環  境使用）。

（3）輸入電壓： AC380V ±10%

（4）功    率：20KVA

（5）AC 0～4000A 無級可調、面板帶數顯電流表

（6）輸出電壓：15V

（7） 輸出波形：輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小  于 0.3%。標準正弦波。

（8） 測量精度：（采用0.2S級材料）實際在0.3左右；各電流均可平滑平穩連續可調，精度高于0.2級.電流電壓表顯示為真有效數值，精度高、穩定度高。

（9）輸出電流方式：真有效值連續可調；

（10）電流穩定度：0.2%

（11）結構形式: 分體

（12）接線方式：根據要求

（13）保護設置：過流、過壓；

2.操作方面

（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。

（2）測試過程中，如有打火，以及開機時無任何顯示等異常現象，應立即關閉電源并重新檢查接線。

（3）在實際接線時，電流輸出端子應形成回路,不然儀器將不會輸出電流。

（4）本升流器帶隨機輸出導線;輸出外接銅導線按10A/mm2選擇。

（5）該設備容量是按1小時工作設計。
