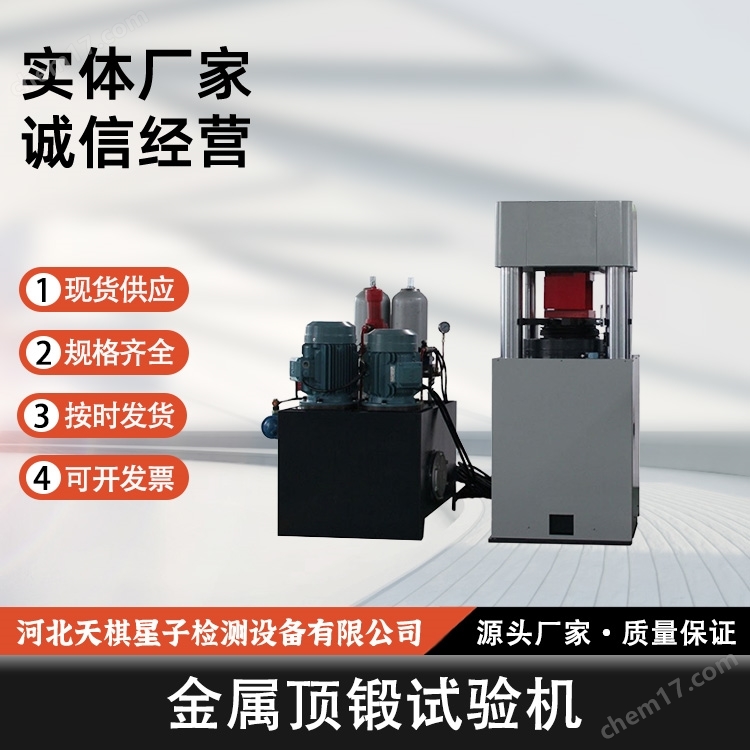

TDJD233-2 型金屬頂鍛試驗機：金屬材料頂鍛性能測試設備

一、產品概述

二、主要技術參數

1. 可完成的試驗

• 快速頂鍛：

• 試樣強度：100MPa~800MPa

• 試樣直徑：Φ10mm~Φ40mm

• 操作方式：全自動微機控制

• 剪切工位（選配）：

• 試樣直徑：Φ10mm~Φ40mm

• 操作方式：自動方式（電氣面板操作）

• 校直工位（選配）：

• 試樣直徑：Φ10mm~Φ40mm

• 操作方式：腳踏開關

2. 主機主要技術參數

1. Z大頂鍛試驗力：3000kN

2. 頂鍛偏差：±0.5

3. Z大頂鍛速度：70mm/s

4. 活塞調整速度：100mm/min

5. 頂鍛鍛壓比：默認 1/2、1/3，可任意設置

6. Z大剪切力：3000kN

7. Z大校直力：300kN

8. 結構形式：油缸下置，四立柱單空間

9. 驅動方式：雙向缸柱塞驅動器

10. 頂鍛主機尺寸：880×880×1200mm

11. 液壓泵站尺寸：980×1780×1030mm

三、產品亮點

1. 自動化與智能化程度高：可接收上級計算機指令，自動按順序完成試驗，也支持人工干預預選試樣；試驗結束后結果自動回傳，實現數據閉環管理，大幅提升試驗效率。

2. 大噸位與高速度：Z大頂鍛試驗力達 3000kN，Z大頂鍛速度 70mm/s，可快速完成高強度金屬材料的頂鍛試驗。

3. 寬試樣適配：支持 Φ10mm~Φ40mm 的試樣直徑，覆蓋主流金屬材料規格，滿足鋼鐵、標準件、工具等行業的多樣需求。

4. 高精度控制：頂鍛偏差控制在 ±0.5 以內，確保試驗數據的準確性和重復性，符合 GB/T233-2000 標準要求。

5. 結構設計科學：油缸下置、四立柱單空間結構，受力均勻，運行平穩；空間布局合理，便于車間布局與維護。

6. 全標準覆蓋：滿足 GB/T233-2000《金屬材料頂鍛試驗方法》，檢測結果合規。
