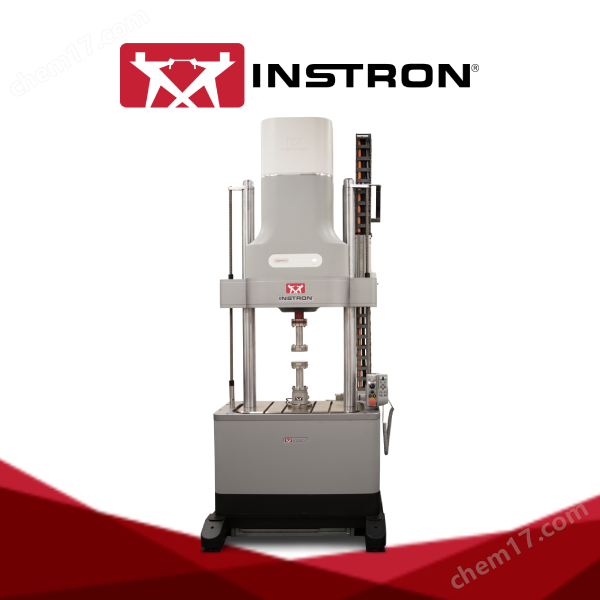

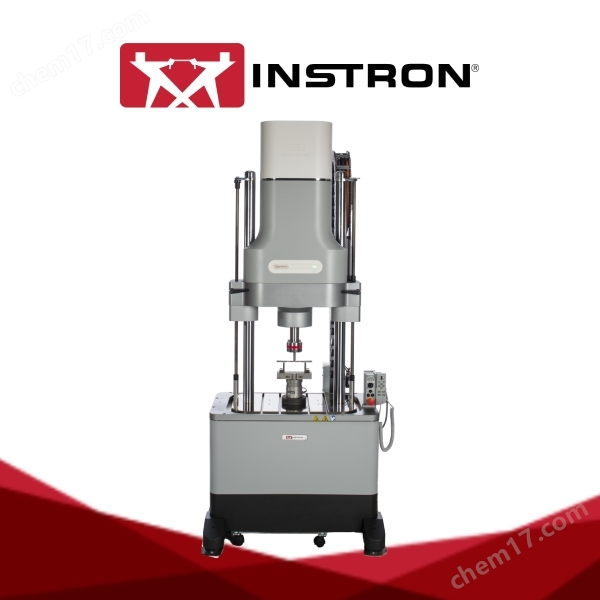

Instron ElectroPuls系列電子疲勞試驗機

Instron ElectroPuls系列電子疲勞試驗機采用線性電機專有技術，經過十多年超過數十億次循環的運行測試，是非常成熟的材料試驗機。
Instron ElectroPuls系列電子疲勞試驗機最大載荷高達 20 kN，可提供低速靜態測試，并具備數百赫茲的高頻動態疲勞測試能力。
拉扭雙軸機型采用zhuan利拉扭復合電機，用于對材料和部件進行雙軸測試。
ElectroPuls 系統插電即用，與傳統的伺服液壓技術相比，它不會對環境造成影響。
這意味著該系統無需油源，無需外接水冷，無工作噪音，無需高額復雜的維護。

瀏覽產品介紹，了解在實驗室從接上電源到運用 Electropuls 進行試驗是如何方便快捷。

一款適合您需求的測試系統

ElectroPuls 系列包含從 1,000 N 到 20,000 N 不同載荷的測試系統。拉扭雙軸機型采用zhuan利拉扭一體式作動器，作動器置于橫梁上方，并配有zhuan利 Dynacell™ 雙軸
載荷傳感器。

E1000
臺式系統 | 載荷范圍 ±1,000 N
如圖所示，儀器配有小型化的 600 系列環境箱，用于低溫和高溫測試。

常見應用包括：

軟組織樣本、非常小的試樣、自動注射器裝置

E3000
臺式系統 | 載荷范圍 ±3,000 N

常見應用包括：

各種部件及生物醫療植入物疲勞測試。

E3000 拉扭雙軸

臺式系統 | 載荷范圍 ±3,000 N

扭矩范圍 ±25 Nm

如圖所示，儀器配有疲勞機械夾具和用于非接觸式動態

應變測量的視頻引伸計 AVE2。

E10000

落地式系統 | 載荷范圍 ±10,000 N

常見應用包括：

硬質塑料、橡膠和醫療器械的循環測試。

E10000 拉扭雙軸

落地式系統 | 載荷范圍 ±10,000 N

扭矩范圍 ±100 Nm

如圖所示，儀器配有氣動楔形疲勞夾具和 CE 認證的安全防護罩，用于拉扭雙軸疲勞測試。

E20000

落地式系統 | 載荷范圍 ±20,000 N

常見應用包括：

中小型金屬或復合材料試樣的疲勞和斷裂力學測試。

E20000 拉扭雙軸

落地式系統 | 載荷范圍 ±20,000 N

扭矩范圍 ±130 Nm

如圖所示，儀器配有疲勞氣動夾具。

擴展學科領域

ElectroPuls 系統助力科研人員在材料和部件技術的研發中不斷創新。

01 塑料疲勞測試采用非接觸視頻引伸計進行應變測量
02 小型動物骨骼的 3 點彎曲疲勞測試
03 符合 ISO 7206 標準的髖關節植入物耐久性測試
04 符合 ASTM F1717 標準的脊柱內固定系統耐久性測試
05 電子消費品的模擬測試
06 符合 ISO 14801 標準的牙種植體耐久性測試
07 運動鞋的耐久性和沖擊測試

科技激發活力

ElectroPuls 系統助力科研人員在材料和部件技術的研發中不斷創新。

創新線性電機 – 強大的動態和靜態測試能力

英斯特朗在十多年前開發了作為 Electropuls 系統核心部件的zhuan利線性電機，通過數十億次的試驗展示了其出色的測試能力。ElectroPuls 系統采用超低摩擦設計，10 kN 以下系統僅需單相電源即可工作，20 kN 系統使用三相電源供電。該系列系統測試性能廣泛，能夠進行常規低速靜態測試，也可用于高頻動態和疲勞測試。線性電機技術使系統具有數百赫茲的動態測試能力，噪音低，且無需使用液壓油。

優良的軸承系統：高側向剛度確保對中性

試驗部件或不對稱試樣會造成偏軸和側向力，從而導致結果的不確定性。ElectroPuls 采用優良的作動缸軸承系統，可保持加載鏈的對中性。

剛度調諧技術：系統優化變得不再復雜

無論您是疲勞測試的新手還是專家，調諧對于系統優化都是不能缺少的。英斯特朗 Console 軟件采用zhuan利算法，讓您可以根據試樣剛度自動設定調諧參數。快速、簡單、有效。

無噪聲數字控制光學編碼器
ElectroPuls 系統采用光學編碼器技術實現精確的位移控制，并提供專用的位置通道，用于樣品設置和結束測試。

系統精度高，確保測試結果可靠性
ElectroPuls 系統配有高精度載荷傳感器以及優良的數字控制系統，確保測量精度。載荷測量精度為載荷傳感器全量程的 ±0.005%，或示值的 ±0.5%。

DYNACELL™ - 提高精度和測試速度
英斯特朗優良的疲勞載荷傳感器 Dynacell 可以減少由夾具和工裝引起的慣性誤差。它提高了整個頻率范圍內載荷數據的精度，可在 ASTM 和 ISO 標準規定的公差范圍內進行高頻率測試。對于拉扭雙軸系統，慣性補償功能同樣適用于扭轉軸。

設備占地空間 - 您的理想選擇

伺服液壓系統以前一直是高頻率低載荷動態試驗的優質選擇。這意味著必須具備高壓液壓油源、三相電源、高流量液壓源冷卻系統和每年繁復的系統維護。

一切盡在掌控

01 通過系統指示燈了解設備即時狀態
    通過觀察系統指示燈的顏色，可迅速知曉系統的即時狀態：測試模式、設置模式還是關閉狀態。

02 狀態指示燈顯示橫梁是否鎖緊
    E10000 系統上的鎖緊狀態指示燈有助于確保在測試開始前已鎖緊橫梁。

03 輕松調節試驗空間
    旋開橫梁手柄，按下相應的升降按鈕就可以將橫梁移動到所需的位置，最后旋緊橫梁手柄。無需額外的工具，無需昂貴的高壓氣源以及耗時的培訓。
    另外，E20000 采用了全新自動化電動驅動的橫梁升降和鎖緊設計，以上操作只需按一下按鈕即可完成！直觀的軟件系統和zhuan利的剛度調諧技術，讓測試易如反掌。

04 安全第一：控制裝置觸手可及
   重要的控制開關如緊急制動、電源和橫梁調整都固定安裝于方便觸及的位置。常用的作動缸升降、氣動夾具開合控制的按鈕位于可移動的手柄上，使用者可以快速精確地

調節作動缸位置，無需往復進行電腦操作。低壓模式下的載荷和速度限制有助于盡可能降低樣品設置過程中的意外風險。

05 軟件界面設計讓您輕松控制
    Electropuls 系統采用直觀的 Console 控制軟件，可以即時方便的管理重要控制參數、極限、調諧和設備狀態，使用戶在幾秒內即可運行測試。

06 安全第一：試驗區域安全管理
    ElectroPuls 系統可配置 CE 認證的安全防護罩，以防止操作員在高功率下進入測試區域，并有助于最大限度地減少飛濺試樣碎屑造成的傷害。

動態穩定控制系統，管理意外事件
斷裂檢測
對系統進行實時監控以確定試樣斷裂，并控制失效時的能量釋放。

穩定性控制
實時監測測試加速度用以控制意外事件，如機架異動或突然斷電。

試樣保護
監測載荷是否超過設定閾值，防止在試驗設置和測試結束時出現過載，對載荷傳感器和試樣造成損傷。

出色的靈活性

靜態測試
在 Electropuls 系統上配置英斯特朗 Bluehill® Universal 靜態軟件和各種夾具工裝，可進行廣泛的靜態測試。

優良軟件，滿足您的靜態測試需求
Bluehill Universal 功能強大，操作簡單，可進行拉伸、壓縮、彎曲、剝離、撕裂和摩擦測試。

超大試驗速度范圍，可模擬日常真實條件
ElectroPuls 的試驗速度范圍比傳統電子萬能試驗機大 100 倍以上。

長行程，廣泛適用于各種測試

60 mm 的測試行程適用于廣泛的靜態和動態測試。

非接觸式應變測量，防止試樣損傷
英斯特朗視頻引伸計可提供微米級應變測量，且無需接觸試樣。非常適合批量的靜態測試以及無法使用接觸式引伸計的測試應用。

動態測試

配置新的 WaveMatrix™3 動態測試軟件，高動態帶寬性能的 ElectroPuls 線性電機適用于各種低載荷測試。

WAVEMATRIX3 軟件設置靈活多樣
WaveMatrix3 軟件用戶界面簡潔直觀，包括數據采集、波形生成和程序塊設置，大大簡化了動態測試流程。

動態性能滿足您的應用需求
ElectroPuls 系統可用于從準靜態到頻率高達 100 Hz 的各種測試需求。

T 型槽工作臺：滿足各種測試裝夾需求！
耐腐蝕的 T 形槽工作臺可靈活裝夾各種夾具、工裝、水浴裝置、環境箱、附件和部件。

各種專用軟件擴展動態測試能力
使用特定的應用軟件和合適的工裝夾具，ElectroPuls 系統可進行斷裂力學、低周疲勞等傳統動態試驗。

附件豐富了系統的使用

ElectroPuls 系統可以通過配置各種附件來擴展其測試功能，從而滿足您實驗室不斷變化的試驗需求。安裝常規附件如機械或氣動夾具，進行標準材料測試；或將 Dynacell 載荷傳感器安裝到作動缸一端，充分利用耐腐蝕的 T 型槽工作臺安裝定制化工裝。

全球化運營，本地化服務

當您需要時，我們就在身邊
Instron® 成立于 1946 年，現已發展成為一家行業認可的材料測試設備和解決方案供應商。我們在全球 18 個國家和地區設有 25 個辦事處，擁有 1,200 多名員工。全球化的基礎設施可為您提供本地化服務，并始終致力于推進優良材料和部件測試技術的發展。

盡可能延長使用時間
英斯特朗是世界前沿服務機構，致力于在您的系統生命周期內提供高質量的安裝、校準、培訓、維護和技術支持服務。
我們協助確保系統在您需要時隨時可用。

值得信賴的質量標準
英斯特朗遵循 ISO 9001 質量標準體系運營，并擁有廣泛的資質認證。公司產品設計理念是將客戶的數據完整性、安全性和投資有效性放在前列。我們致力于確保高水平客戶滿意度。
