詳細介紹

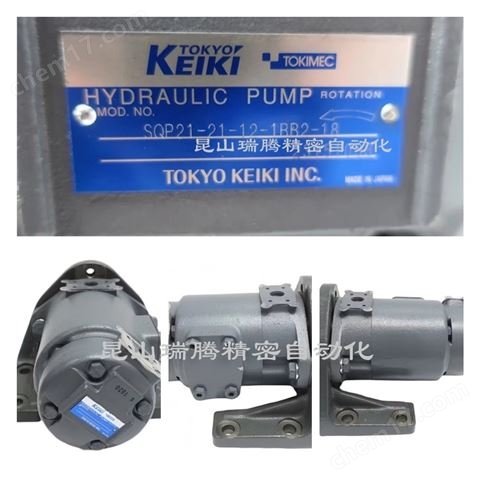

SQP21-21-12-1BB2-18 TOKYO KEIKI 東京計器葉片油泵SQP21-21-12-1BB2＿18 昆山瑞騰精密自動化--為您提供原裝優質TOKYO KEIKI葉片泵 TOKIMEC原裝日本制定容量型葉片泵(TOKYO_KEIKI) TOKYO_KEIKI東京計器 (舊稱 TOKIMEC東京計器) TOKYO_KEIKI低躁音固定容量型葉片泵SQP系列 TOKYO KEIKI (TOKIMEC) 是一家日本液壓元件供應商，生產低噪音SQP系列葉片泵。產品廣泛應用于注塑機、壓鑄機、機床、船舶、挖掘機..等工業領域。
SQP21-21-12-1BB2-18 TOKYO KEIKI 東京計器葉片油泵SQP21-21-12-1BB2＿18
型號規格
1 適用的液壓油
無記號：石油類液壓油
Ｆ３：磷酸酯類液壓油
Ｆ１１：水?乙二醇類液壓油
2 低噪音?定量雙聯葉片泵
SQP(S)21 系列
SQP(S)31，32 系列
SQP(S)41，42，43 系列
3 聯（軸側）液壓泵排量記號
| 系列 | 排量記號 |
| SQP(S)2* | 10, 12, 14, 15, 17, 19, 21 |
| SQP(S)3* | 17, 21, 25, 30, 32, 35, 38 |
| SQP(S)4* | 30, 35, 38, 42, 50, 60 |
4 第二聯（泵蓋側）液壓泵排量記號
| 系列 | 排量記號 |
| SQP(S)*1 | 2, 3, 4, 5, 6, 7, 8, 9, 11, 12, 14 |
| SQP(S)*2 | 10, 12, 14, 15, 17, 19, 21 |
| SQP(S)*3 | 17, 21, 25, 30, 32, 35, 38 |
5 軸端形狀
86：方鍵平行軸
6 聯（軸側）泵排油口位置（由泵蓋側看）
A: 吸油口的相反側
B: 由吸油口逆時針旋轉 90°
C: 與吸油口在同一線上
D: 由吸油口順時針旋轉 90°
7 第二聯（泵蓋側）泵排油口位置（由泵蓋側看）
A: 由吸油口逆時針旋轉 135°（吸油口的相反側）
B: 由吸油口逆時針旋轉 45°（90°）
C: 由吸油口順時針旋轉 45°（與吸油口在同一線上）
D: 由吸油口順時針旋轉 135°（90°）
（注）?（ ）內角度是ＳＱＰ（Ｓ）43 系列。
8 液壓泵安裝方式
無記號：法蘭安裝型
2 ＊：腳架安裝型
腳架安裝面與聯泵排油口相對位置（參考下圖）
| 腳架安裝記號 | 以腳架安裝面為基準由軸側看到的聯泵排口的位置 |
| 2 | 上（12點方向） |
| 23 | 右（3點方向） |
| 26 | 下（6點方向） |
| 29 | 左（9點方向） |
9 旋轉方向（由軸側看）
無記號：右旋轉（順時針）
LH：左旋轉（逆時針）
10 設計編號：18
SQP21-21-12-1BB2-18 TOKYO KEIKI 東京計器葉片油泵SQP21-21-12-1BB2＿18
東京計器油泵TOKYOKEIKI葉片泵特點：
1，本系列是專為低噪音工況而開發的高壓性能子母葉片泵。
2，使用于注塑機械、橡膠機械、壓鑄機械、機床等各種液壓系統中。
3，增加了脈動衰減結構的設計，極大降低了壓力的脈動，使噪音更低，音原則質更流暢。
4，使用加厚的外殼設計，增加了泵的強度和抗震性，同時消音性能更*。
東京機器油泵適用范圍：本產品主要用于船舶，注塑機械，橡膠機械，油壓機械，壓鑄機械，塑料機械，打包機械，工程機械，機床機械，礦山機械，熱壓機械，制鞋機械，陶瓷機械，制磚機械，發泡機械，鍛造機械，流化機械，拉伸機械，等機械液壓配件。
東京計器葉片泵的安裝，
1油泵的支架座結構要牢固，剛性好，并能充分吸收振動，
2油泵可安裝成任何方向，泵和電機軸必須對正，同軸度應控制在0.1mm以內，
3，吸入阻力不應太高，以防產生空蝕現象。
4，注意進油口處連接法蘭，接頭以及整個吸油管道必須密封，防止漏氣。
SQP21-21-12-1BB2-18 TOKYO KEIKI 東京計器葉片油泵SQP21-21-12-1BB2＿18
