VMS-3020G萬濠影像測量儀是一種基于CCD數字影像和計算機軟件技術的高精度光學非接觸測量儀器，應用于精密制造領域的尺寸、輪廓和形位公差檢測。又稱萬濠影像儀、2D測量儀、二次元測量儀、手動影像測量儀、2.5次元測量儀、視頻對比測量儀、二維測量儀等。提供VMS-3020G影像測量儀型號、價格、報價、故障檢測維修保養、配件供應及技術解決方案。

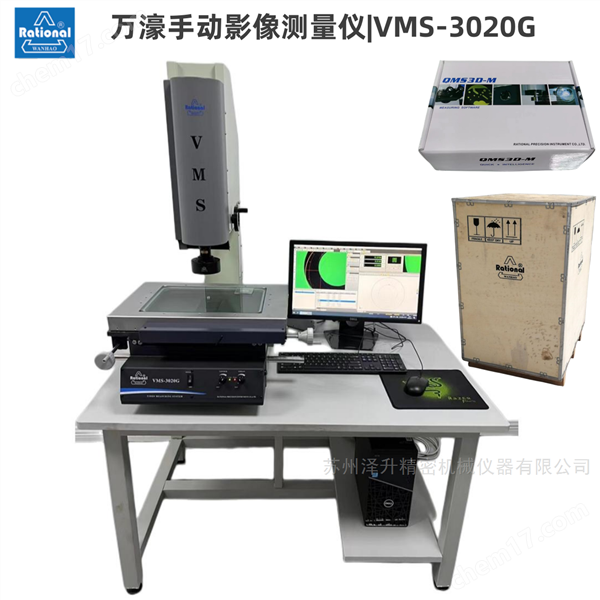

VMS-3020G萬濠影像測量儀技術參數及實物圖：

產品用途:
適用于以二維坐標測量為目的的應用領域，應用于機械、電子、儀表、塑膠等行業。

產品特點：
1.萬濠影像測量儀QMS3D-M軟件，高清晰彩色攝像機；
2.軟件輔助調光，便于使用者知道光是否過度飽和；
3.可實現高度輔助測量；
4.可通過激光指示器尋找被測工件的具體位置，可適應復雜的工件測量；
5.腳踏開關與軟件配合，操作更簡便。

技術規格參數：

建議放置臺   載重要求≥350KG    尺寸（長×寬×高）1000×600×500（mm）

萬濠影像測量儀?是高精度工業檢測設備，它以二維坐標為核心，集成光學、機械、電子及計算機圖像技術，應用于機械、電子、模具、航空航天等行業的精密零部件尺寸與形位公差檢測。

?主要產品系列?：主要包括手動型影像儀、自動型影像儀（馬達驅動）、CNC全自動影像儀、龍門式影像儀、工具顯微鏡以及一鍵式閃測儀/VMS等系列。?

儀器通常采用高分辨率彩色CCD或CMOS攝像機，搭配高精度連續變倍鏡頭，視頻放大倍率范圍廣（如20-128倍或27.4-351.3倍）。機械主體采用?花崗巖和底座導軌?以保障穩定性，X、Y向導軌配合氣浮移動導向系統或同步帶/絲桿傳動。?X、Y、Z三軸采用伺服或步進伺服控制?，定位精度高且速度快。坐標示值誤差公式根據不同型號有所差異，常見有E1XY=(2.5+L/100)μm或(3+L/75)μm（L為被測長度），數顯分辨力通常為0.5μm。

功能與軟件?：儀器功能包括尺寸測量、幾何關系（形位公差）測量、復雜輪廓掃描、坐標測量、批量測量/SPC統計、影像/圖紙比對及報告輸出等。其配套的?QMS3D系列多傳感器測量軟件?功能強大，可用于影像、探針和激光位移器測量，具備治具測量、掃描、影像導航、多種測量和構造方法，支持SPC統計分析，并能輸出Word、Excel、AutoCAD等多種格式報表，軟件界面支持簡體中文、繁體中文和英文。儀器普遍具備?自動對焦、自動尋邊、編程和自動測量?功能，部分型號可選配自動變倍功能。?

應用領域與測量對象

主要應用行業?：機械、電子、儀表、五金、塑膠、模具、注塑、汽車及零部件、航空航天、醫療器械、鐘表、連接器、PCB、LCD、手機組件、通信、家電、計算機、液晶電視、印刷電路板、五金件、沖壓件、低壓電器、磁性材料、橡膠、彈簧、儀器儀表等。?

測量對象?：沖壓件、注塑件、電子元件（如芯片、連接器、端子）、模具、齒輪、凸輪、螺紋、彈簧、螺絲、半徑樣板、螺紋樣板、五金零件、陶瓷、玻璃、橡膠制品、電線電纜、刀具、軸承等各類零部件。?

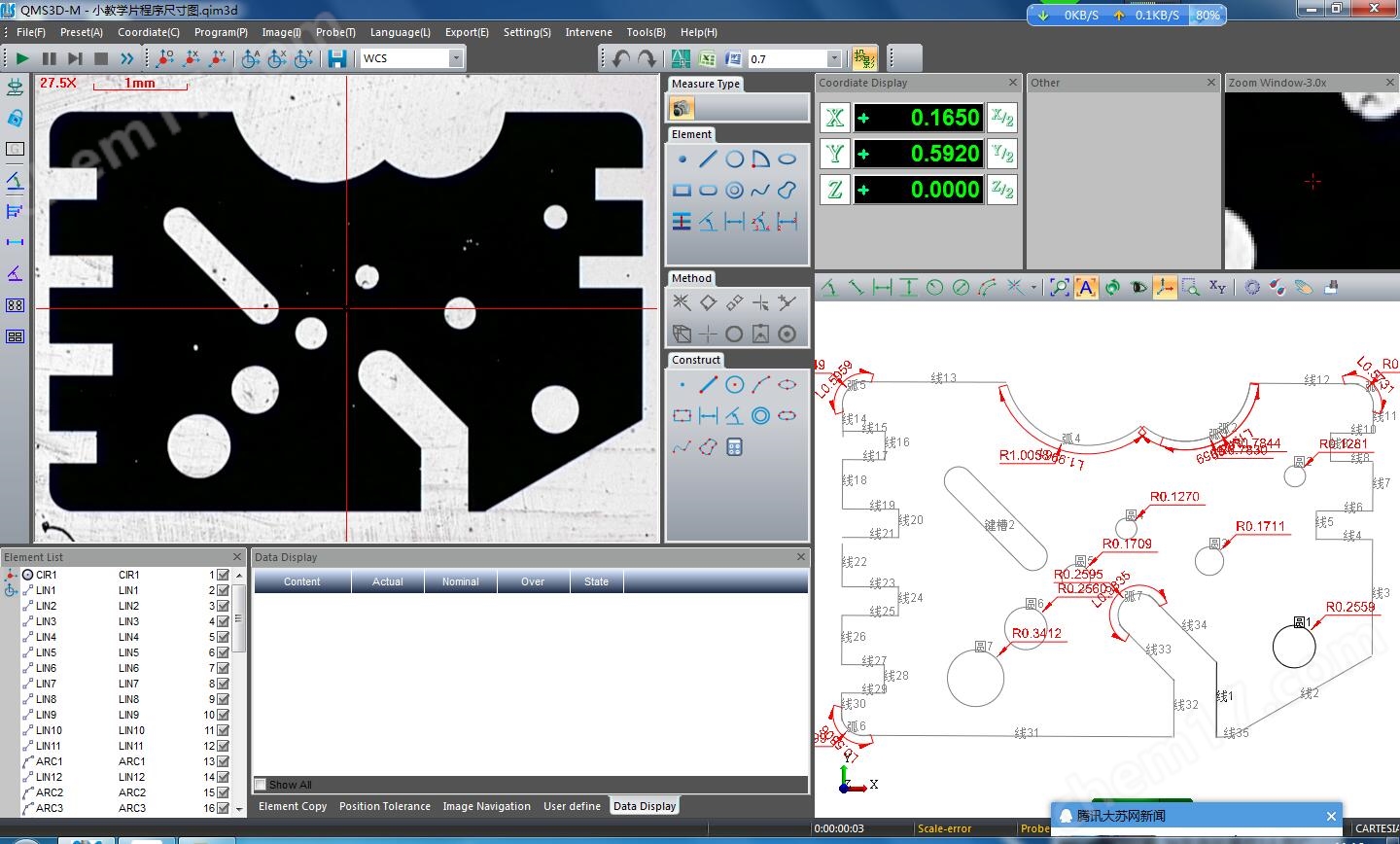

軟件用途：
該系列測量軟件是多傳感器測量應用軟件，可以對二維測量的坐標進行可視化分析處理和檢測，也可以使用探針進行三維幾何元素測量，還可以使用激光位移器測量平面度和高度。該軟件應用于各種制造業，如手機組件、模具、電子、通信、機械、五金、塑膠、儀表、鐘表、PCB、LCD等行業。可測量的材料包括金屬、塑膠、橡膠、玻璃、PCB、陶瓷等。

軟件特點：

萬濠影像測量儀操作步驟：

1、開機前的準備工作
先確保你的工作環境干燥、無塵、無磁場干擾。然后，檢查一下電腦主機、顯示屏和測量臺的電源插頭是否都連接好了。

2、開機操作
打開電腦主機電源開關，啟動計算機，進入相應的軟件操作系統（比如QMS3D-M）。接著，啟動二次元主程序（比如QMS3D-M）。
3、找零位
在顯示屏上會出現一個“找零位"的對話框，點擊“確定"。然后移動X、Y、θ軸的移動手柄，直到程序找到零點，對話框會自動消失。

4、測量操作
選擇工具欄中的測量及其他工具對物件進行處理。根據需要選擇適當的測量方法和工具，比如掃描、點測等。
5、使用完畢后的操作
關閉攝像頭的輔助燈，將亮度調至0。退出相應的軟件操作系統，關閉計算機，并將載物玻璃臺清潔干凈。移動X、Y軸使載物剝離臺回到初始位置。
6、關機操作
按照正常的開關機程序進行操作，以防測量應用程序及數據丟失。

7、安全注意事項
在工作臺等可移動部件的運動行程上不能放置工具或其他物品。
禁止將無關的重物放在設備上，不允許隨便更改影像測量儀的設定工作參數。
觸摸屏應避免磁性物質接近，不允許移動或拔除主機上的USB程序控制U盤。
不允許將外帶的U盤、記憶卡等連接主機，必須按正常開關機程序進行操作。

產品質保12個月，提供技術支持。
