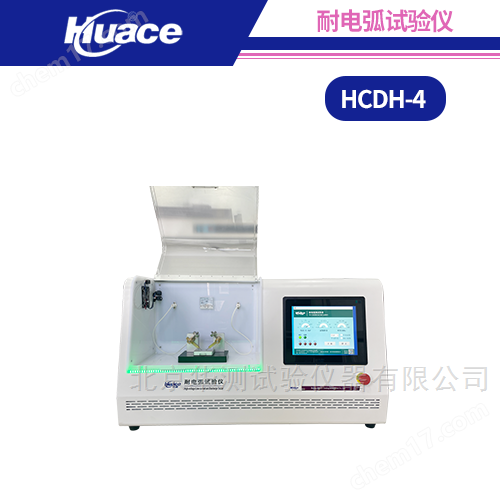

12.5kV耐電弧試驗儀

12.5kV耐電弧試驗儀

一、產品概述

12.5kV耐電弧試驗儀是電氣絕緣材料研發的檢測設備，嚴格依據 GB/T 1411-2002、IEC 61621-1997、ASTM D495 等標準設計。本設備通過模擬高壓、小電流電弧放電環境，評估材料在電弧作用下的炭化失效時間（單位：秒），廣泛應用于塑料、橡膠、薄膜、云母、陶瓷、玻璃纖維、PCB基板及光伏膜等絕緣材料的耐電弧性能測試。

二、應用領域

1.橡膠類材料（硅橡膠、硫化橡膠）電學性能檢測

2.工程塑料（四氟、ABS、尼龍）耐電弧評定

3.PCB印刷電路板及覆銅板電弧電阻測試

4.光伏背板膜、絕緣漆、環氧樹脂材料驗證

5.陶瓷、玻璃纖維等無機絕緣材料研發與質檢

6.高校、科研院所新型絕緣材料性能研究

三、技術優勢

1.雙重防護

采用 TVS瞬間防護+光耦隔離技術，抵御電弧浪涌對控制系統沖擊

配備亞克力防護門

2.測量系統

電壓精度 < ±1.0%，電流精度 < ±1.0%

雙電流檢測系統：機械式 + 電子軟件式，確保數據可靠不漂移

低通濾波技術抗強電磁干擾，保障通訊穩定

3.智能軟件控制

基于 LabVIEW開發，支持中英文界面切換

可切換 IEC/ASTM 試驗標準

支持 手動/自動 兩種試驗?zāi)Ｊ剑げ娇勺远x編輯

異常斷電自動保存數據，重啟后無縫恢復試驗

4.穩定可靠硬件

西門子PLC控制系統，運行穩定

SPWM電子升壓技術，輸出電壓波動小

鎢電極壓力控制：(0.5±0.05) N
