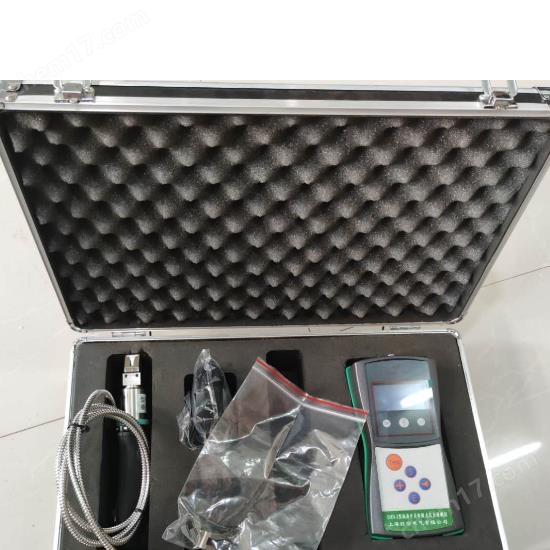

SMN-1 ABB抽屜開關柜觸頭夾緊力測試儀
一、概述
由于電力系統使用應用范圍的各種低壓開關設備，尤其戶外開關暴漏在大氣環境中工作，長期受氣候條件影響，運作條件比較惡劣，很容易產生機械電氣方面的故障，特別是觸頭接觸部分受氣體的侵蝕，會產生接觸不良而導致發熱，觸頭壓力彈簧因發熱而退火使壓力降低，導致觸頭發熱形成惡性循環，最終燒壞觸頭釀成事故，在檢修時往往只注重更換明顯失效和斷裂的觸頭，而對壓力降低的彈簧觸頭無法比對與更換，這樣長期運行中，每個觸頭電流的分布會因壓力不同而不同，差別越大電流分布越不均勻，一個觸頭接觸不好就會影響整個開關柜的正常工作，對運行中的電氣設備造成事故。
SMN系列觸點壓力檢測儀，采用5V0恒壓激勵對1-5K壓力傳感電阻橋供電，由片外24位高精度A/D在同一5V0基準下采集數據。由中英文雙語提示軟件菜單選定各類測量方式。數據處理后由高亮度綠色12864點陣主動發光型OLED屏顯示。并有蜂鳴器提醒和專用綠紅OK和OUT燈提示輸出結果合格與否。是檢測電力設備觸點壓力是否合格的專用測量儀器。
儀器工作方式：
按設置分“鍵測"、“自動"、“連續"三種方式計算測顯觸點壓力。
開機由24LC64調入RAM內的比對類型和上下限比較，確定觸點壓力是否合格。
合格則蜂鳴器長鳴0.5秒且OK綠燈長亮通過，并在主屏中行顯示測量值。
不合格則蜂鳴器急促短鳴三聲且OUT紅燈長亮報警，也在主屏中行顯示測量值。
二、產品特點
1．多功能的顯示畫面
2．便捷的雙語四鍵操作界面，并可專用單觸鍵完成測量操作。
3．可自由設定的測量和判定方式
4．簡潔的校準方式
三、技術指標
張力測量（N） | 充電時間 | 工作時間 |
|
0~200N | 最短8小時 | 最短8小時 | 范圍 |
1.0 % | 12小時 | 24小時 | 精度 |
SMN-1 ABB抽屜開關柜觸頭夾緊力測試儀
SMN系列觸點壓力檢測儀的主要技術指標：
四、各功能部件說明
五、參數設置
1． 檢測儀工作界面 見圖一
積算儀工作界面包括五個界面，一屏是主界面，第二屏是輔助界面。
主屏界面如圖一：
圖一 主屏界面
由按測試鍵，或自動方式下插入測頭產生一次測量結果，連續方式約3秒測顯一次結果。
2．工作狀態的顯示
電源開關打開后，儀表首先自檢，完成后進入屏1的工作主顯示狀態。
2.1工作屏之間的切換
按 “<" 鍵或者“+"健在主工作屏1與副工作屏2、3之間切換。
2.2按鍵測量方式
按“測試"鍵后先清屏值和結果并滅紅綠燈后，再進行一組采樣測算比對，再延遲0.5秒后顯示新測量結果。
2.5參數設置
在顯示屏3的狀態，文字提示“輸入密碼"，用“S，+，?，E"鍵組合輸入密碼。
“E"鍵：進入密碼輸入初始狀態。 “S"鍵：取消輸入態，返回主屏界面顯示。
在輸入態按“+"鍵，循環改變光標處數值0-9及符號。
在輸入態按“<"鍵，移動當前輸入光標位置。
在輸入態按“E"鍵，喚出光標或確認保存參數。
正確則進入菜單，不正確，則返回到輸入初始狀態。
六、儀表調校與生產設置
1．檢測儀菜單
檢測儀菜單共包括用戶菜單、工程師菜單、生產制造菜單。其中工程師菜單必須具備專業知識的操作人員設置菜單內容。生產制造菜單在檢測儀出場時由廠方設置校準，出廠后必須在有相應設備條件下才能修改該類參數設置，否則會導致檢測儀計量錯誤或者失效！
在菜單瀏覽中，按“+"鍵下翻；按“<"鍵上翻。 按“S"鍵，返回工作屏2界面。在子菜單中，按“S"鍵退出；按“E"鍵進入修改狀態。在修改狀態如果要修改選擇項，則按“+"鍵向下選擇；按“<"向上選擇，按“E"鍵確認。如是輸入式修改，則按照輸入操作進行。
名 稱 | 內 容 | 備 注 |
操 作 鍵 | S 返回鍵 | ·設定參數時，用于逐級退出菜單 | 返回上一級菜單 |
＋ 設定值增加鍵 | ·設定參數時，用于增加光標當前數值 ·切換顯示屏 | 短參數直接修改，長參數先按E 。0→1→…→9→.→0，Y→N→Y，+→－→+ |
? 移位鍵 | ·光標左或右移一位 ·右移增加位數 ·切換顯示屏 | 左移跳過小數點，到數值范圍左端時移回右端 |
E 確認鍵 | ·修改參數設定值 ·設定參數時，用于開始輸入及確認并存儲新設定參數值 | 長參數先按E后清參開始輸入,再按E后輸入數值存入EEPROM，光標回最右端 |
