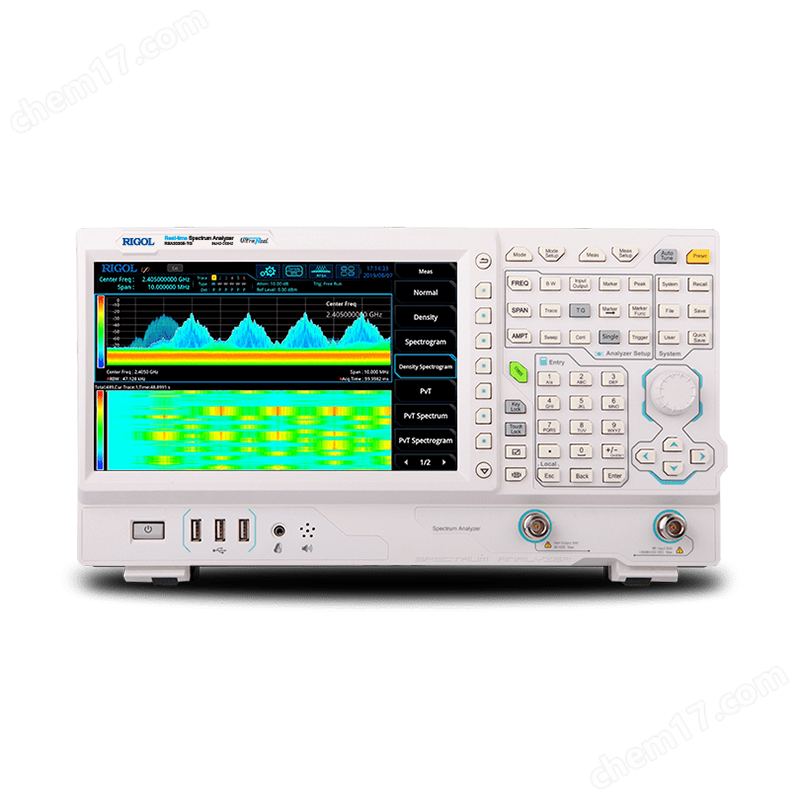

普源RIGOL頻譜分析儀RSA3030E，RSA3015E特點

采用Ultra Real技術

頻率范圍高可達3 GHz

顯示平均噪聲電平DANL<-161 dBm（典型值）

相位噪聲<-102 dBc/Hz（典型值）

電平測量不確定度<1.0 dB

頻率高達3 GHz的跟蹤源

分辨率帶寬RBW最小可為1 Hz

可達10 MHz實時分析帶寬

具備多種測量模式

配有豐富的高級測量功能

EMI測量應用軟件（選件）

多種觸發模式與觸發模板

提供概率密度譜、光譜等多種顯示方式，呈現實時測量結果

選配上位機軟件

10.1英寸多點觸摸屏，支持手勢操作

USB、LAN、HDMI等通信和顯示接口

Ultra-Real技術具有如下特點：

無縫分析

 在分析帶寬內對I/Q數據無縫采集

 無縫頻譜分析

頻率模板觸發

 通過頻率模板觸發對偶發或者瞬變信號進行觸發測量

組合顯示

 用光譜圖來進行無間隙的頻譜顯示

 概率密度譜可直觀的顯示頻率信號出現的頻次

基于Ultra-Real技術的高速實時測量模式，可在分析帶寬內對信號進行無縫采集和分析，提供光譜圖、概率密度譜和時間功率等

多種顯示方式，并具有可設定的頻率模板觸發功能。

RSA3000E系列實時頻譜分析儀

設備尺寸：寬×高×深 = 410 mm × 224 mm × 135 mm

內嵌Linux操作系統，

接口更加穩定可靠

10.1英寸電容屏

支持多點觸控手勢操作

支持鍵盤和鼠標 TG：100kHz至1.5/3.0GHz RF: 9kHz to 1.5/3.0GHz

-40 dBm至0 dBm

內置四核處理器，

具有強處理速度

普源RIGOL頻譜分析儀RSA3030E，RSA3015E技術指標

工作模式

所有工作模式

技術指標適用于以下條件：儀器處于校準周期內，在0℃至50℃溫度環境下存放至少兩小時，并且預熱40分鐘。對于本手冊中的數據，若無另行說明，均為包含測量不確定度的技術指標。

典型值：表示在室溫（約25℃）條件下，80%的測試結果均可達到的典型性能。該數據并非保證數據，并且不包含測量的不確定度。

標稱值：表示預期的平均性能或設計的性能特征，如50Ω連接器。該數據并非保證數據，并且是在室溫（約25℃）條件下測量所得。

測量值：表示在設計階段測量的性能特征，進而可與預期性能進行比較，如幅度漂移隨時間的變化。該數據并非保證數據，并且是在室溫（約25℃）條件下測量所得。

注：如無另行說明，手冊中的所有圖表來自于多臺儀器在室溫下所測量的結果。另外，除跟蹤源指標外，本手冊所列為跟蹤源關閉情況下的指標。

工作模式

掃頻模式（GPSA）

實時模式（RTSA）

EMI 測量應用軟件（EMI）選件 RSA3000E-EMI

ASK/FSK 解調軟件選件 RSA3000E-ASK/FSK

頻率范圍

型號 RSA3015E/RSA3015E-TG 9 kHz 至 1.5 GHz

型號 RSA3030E/RSA3030E-TG 9 kHz 至 3 GHz

內部基準頻率

基準頻率 10 MHz

精度 ±[( 距后一次校準的時間 × 老化率 ) + 溫度穩定性 + 校準精度 ]

初始校準精度 標配 <1 ppm

選件 OCXO-C08 <0.1 ppm

溫度穩定性

0℃至 50℃，基準為 25℃

標配 <0.5 ppm

選件 OCXO-C08 <0.005 ppm

老化率 標配 <1 ppm/ 年

選件 OCXO-C08 <0.03 ppm/ 年4 RIGOL

單邊帶相位噪聲

20℃至 30℃，fc = 500 MHz

載波偏移

1 kHz <-90 dBc/Hz（典型值）

10 kHz <-100 dBc/Hz，<-102 dBc/Hz（典型值）

100 kHz <-100 dBc/Hz，<-102 dBc/Hz（典型值）

1 MHz <-110 dBc/Hz，<-112 dBc/Hz（典型值）

掃頻模式

頻率

頻率讀數精度

光標頻率分辨率 掃寬 /( 掃描點數 - 1)

光標頻率不確定度 ±( 光標頻率讀數 × 基準頻率精度 + 1% × 掃寬 + 10% × 分辨率帶寬 + 光標頻率分辨率 )

頻率計數器

計數器分辨率 1 Hz

計數器不確定度 ±( 光標頻率讀數 × 基準頻率精度 + 計數器分辨率 )

頻率掃寬

范圍 0 Hz，10 Hz 至儀器的大頻率

分辨率 2 Hz

不確定度 ± 掃寬 /( 掃描點數 - 1)

剩余調頻

20℃至 30℃，RBW = VBW = 1 kHz

剩余調頻 <10 Hz（標稱值）

帶寬

“掃描類型"設置為“精確"

分辨率帶寬（-3 dB） [1] 1 Hz 至 3MHz ，步進為 1-3-10RBW 精度 <5%（標稱值）

分辨率濾波器形狀因子（60 dB：3 dB） <5（標稱值）

視頻帶寬（-3 dB） 1 Hz 至 10 MHz，步進為 1-3-10

分辨率帶寬（-6 dB）（選件 RSA3000E-EMC） 200 Hz，9 kHz，120 kHz，1 MHz

注：[1] 跟蹤源打開或者零掃寬時，分辨率帶寬可設置范圍為 1 kHz 至 3 MHz。

幅度

測量范圍

范圍 fc ≥ 10 MHz

顯示平均噪聲電平（DANL）至 +30 dBm

大安全輸入電平 [1]

直流電壓 50 V

連續波射頻功率 +30 dBm，衰減器 ≥ 40 dB，前置放大器關-10 dBm，衰減器 = 20 dB，前置放大器開

大損壞電平

連續波射頻功率 +33 dBm（2 W）

注：[1] 當 fc < 10 MHz，大安全輸入電平有下降 。

顯示平均噪聲電平（DANL）

衰減器為0 dB，抽樣檢波，跡線平均次數 ≥ 50，跟蹤源關閉，歸一化到1 Hz，20℃至30℃，輸入阻抗為50 Ω

前置放大器關

9 kHz至100 kHz <-120 dBm（典型值）

100 kHz至20 MHz <-135 dBm，<-140 dBm（典型值）

20 MHz至1.5 GHz <-138 dBm，<-141 dBm（典型值）

1.5 GHz至3.0 GHz <-136 dBm，<-141 dBm（典型值）

前置放大器開

100 kHz至20 MHz <-152 dBm，<-160 dBm（典型值）

20 MHz至1.5 GHz <-158 dBm，<-161 dBm（典型值）

1.5 GHz至3.0GHz <-156 dBm，<-161 dBm（典型值）

顯示電平

對數刻度 1 dB 至 200 dB

線性刻度 0 至參考電平

顯示點數 801

跡線個數 6

檢波方式 標準，正峰值，負峰值，抽樣，RMS 平均，電壓平均

準峰值（選件 RSA3000E-EMC）

跡線功能 清除寫入，大保持，最小保持，平均，查看，關閉

刻度單位 dBm，dBmV，dBμV，nV，μV，mV，V，nW，μW，mW，W

頻率響應

衰減器為 10 dB，相對于 50 MHz，20℃至 30℃

前置放大器關 100 kHz 至 3.0 GHz <0.7 dB，<0.5 dB（典型值）

衰減器為 0 dB，相對于 50 MHz，20℃至 30℃

前置放大器開 100 kHz 至 3.0 GHz <1.0 dB，<0.5 dB（典型值）

輸入衰減誤差

設置范圍 0 dB 至 50 dB，步進為 1 dB

切換不確定度 fc = 50 MHz，相對于 10 dB，前置放大器關閉，20℃至 30℃

<0.3 dB

幅度精度

不確定度

fc

= 50 MHz，峰值檢波器，前置放大器關，衰減器為 10 dB，輸入信號電平為 -10dBm，20℃至 30℃

<0.3 dB

參考電平

范圍

對數刻度 -170 dBm 至 +30 dBm，步進為 0.01 dB

線性刻度 707 pV 至 7.07 V，0.11%（0.01 dB）分辨率

分辨率帶寬切換

不確定度

“掃描類型"設置為“精確"，相對于 30 kHz 的 RBW

1 Hz 至 1 MHz <0.1 dB

3 MHz <0.3 dB

前置放大器（選件 RSA3000E-PA）

頻率范圍 RSA3015E/RSA3015E-TG 100 kHz 至 1.5 GHz

RSA3030E/RSA3030E-TG 100 kHz 至 3 GHz

增益 20 dB（標稱值）

電平測量不確定度

95% 置信度，S/N > 20 dB，分辨率帶寬及視頻帶寬均為 1 kHz，前置放大器關，衰減器為 10 dB，-50 dBm < 輸入電平 ≤ 0 dBm，fc > 10 MHz，20℃至 30℃

電平測量不確定度 <1.0 dB（標稱值）

射頻輸入 VSWR

衰減器設置 ≥ 10 dB，前置放大器關

VSWR 300 kHz 至 3.0 GHz <1.6（標稱值）

失真

二次諧波截斷點（SHI） fc ≥ 50 MHz，輸入信號電平為 -20 dBm，衰減器為 0 dB，前置放大器關

+45 dBm

三階交調截斷點（TOI）

fc

≥ 50 MHz，兩個幅度為 -20 dBm，頻率間隔為 200 kHz 的雙音信號輸入混頻器，衰減器為 0 dB，前置放大器關

+10 dBm，+15 dBm（典型值）

1 dB 增益壓縮（P1dB） [1] fc ≥ 50 MHz，衰減器為 0 dB，前置放大器關

0 dBm（標稱值）

注：[1] 雙音信號頻率間隔需大于 10 MHz。

雜散響應

剩余響應 輸入端口接 50 Ω 負載，衰減器為 0 dB，20℃至 30℃

<-90 dBm，<-100 dBm（典型值）

中頻饋通 <-60 dBc

系統相關邊帶

本振相關，A/D 轉換相關，一本振的諧波及分諧波相關

<-60 dBc

輸入相關雜散

混頻器電平為 -30 dBm

<-60 dBc9 RIGOL

跟蹤源輸出

頻率范圍 RSA3015E-TG 100 kHz至1.5 GHz

RSA3030E-TG 100 kHz至3.0 GHz

輸出電平范圍 -40 dBm至0 dBm

輸出電平分辨率 1 dB

輸出平坦度 相對于50 MHz

±3 dB（標稱值）

支持功能

支持功能 電壓駐波比（VSWR）測量

掃描

掃描

掃描時間

掃寬 ≥ 10 Hz 1 ms 至 4,000 s

零掃寬 1 μs 至 6,000 s

掃描時間不確定度

掃寬 ≥ 10 Hz，RBW ≥ 1 kHz 5%（標稱值）

零掃寬（掃描時間設置值 > 1 ms） 5%（標稱值）

掃描模式 連續，單次

觸發

觸發

觸發源 自由，外觸發 1，外觸發 2，視頻

觸發延遲

掃寬 ≥ 10 Hz 0 至 500 ms

零掃寬 0 至 500 ms

跟蹤源10 RIGOL

使用不同分辨率帶寬，100% POI 時的最短信號持續時間

持續時間（μs）

掃寬 RBW1 RBW2 RBW3 RBW4 RBW5 RBW6

10 MHz 86.8 46.8 26.8 16.8 11.8 9.30

1 MHz 807 407 207 107 56.3 31.3

幅度

幅度平坦度 ±0.5 dB[1]（標稱值）

SFDR <-50 dBc（典型值）

概率密度顯示

概率范圍 0 至 100%（步進 0.1%）

最小掃寬 5 kHz

持續時間 32 ms 至 10 s

光譜圖

大采集量 8,192

被顏色覆蓋的動態范圍 200 dB

PVT

最小捕獲時間 187.917 μs

大捕獲時間 40 s

觸發

觸發源 自由，外觸發 1，外觸發 2，中頻功率（時域），頻率掩模

頻率模板觸發（FMT）

觸發視圖 密度譜，光譜，常規，功率時間

觸發分辨率 0.5 dB（標稱值）

觸發條件 進入，離開，內部，外部，進入 -> 離開，離開 -> 進入

實時模式

實時分析帶寬 10 MHz

全幅度精度，100% POI 時的最短信

號持續時間

大掃寬，默認窗 Kaiser

9.3 μs

檢波方式 正峰值，負峰值，抽樣，平均值

跡線數 6

窗口類型 漢寧，布萊克曼 - 哈里斯，矩形，平頂，凱撒，高斯

分辨率帶寬

為每種窗提供 6 個 RBW，矩形窗除外；

選擇凱撒窗時

掃寬 最小帶寬 大帶寬

10 MHz 25.1 kHz 804 kHz

1 MHz 2.51 kHz 80.4 kHz

100 kHz 251 Hz 8.04 kHz

大采樣率 12.8 Msa/s

FFT 速率 146,484/s（標稱值）

光標數 8

幅度分辨率 0.01 dB

頻點 801

采集時間 大采樣率

>32 ms

注：[1] 僅在常規譜測量下。11 RIGOL

EMI模式（選件RSA3000E-EMI）

VSA模式（選件RSA3000E-ASK/FSK）

EMI分辨率帶寬

分辨率帶寬（-3 dB） 100 Hz至3 MHz，步進為1-3-10

分辨率帶寬（-6 dB） 200 Hz、9 kHz、120 kHz、1 MHz

EMI檢波器

檢波器 正峰值、負峰值、電壓平均、準峰值、CISPR平均、RMS平均

EMI主要特點

主要特點

CISPR 16-1-1檢波器

CISPR 16-1-1帶寬

對數和線性顯示

信號表

掃描表

同時檢波

自動限制線測試

光標測量

限制線差值

步進和平滑掃描

測量報告生成

捕獲過采因子

捕獲過采因子 4、8、16

捕獲長度

捕獲過采因子 = 4 大為4096

捕獲過采因子 = 8 大為2048

捕獲過采因子 = 16 大為1024

采樣率

大采樣率 12.8 MHz

碼率

碼率 與捕獲過采因子相關

= 采樣率/捕獲過采因子，≥1 kHz

可用的I/Q帶寬

可用的I/Q帶寬 碼率×捕獲過采因子/1.28

觸發模式

觸發模式 自由，外觸發1，外觸發2，中頻功率（時域），頻率掩模

調制格式

FSK 2FSK、4FSK、8FSK

ASK 2ASK、4ASK

濾波器類型

測量濾波器類型 無、根升余弦、高斯、矩形、用戶自定義

參考濾波器類型 升余弦、根升余弦、高斯、矩形、用戶自定義

測量不確定度

指標適用于以下條件：

溫度為+20 °C至+30 °C

信號電平 ≥ –25 dBm

適當調整參考電平

設備中心頻率與信號中心頻率間的偏移小于碼率的5 %

隨機的數據序列

捕獲過采因子為4

FSK剩余誤差

測試信號 參考濾波器為“RRC"，滾降因子為0.22；測量濾波器為“RRC"，滾降因子為0.22；FSK頻率偏移為碼率的四

分之一；150個字符，中心頻率為1 GHz。

剩余頻率誤差RMS

碼率 100 kHz < 2.8%（標稱值）

500 kHz < 2.8%（標稱值）

一般技術規格

顯示

類型 電容多點觸摸屏

分辨率 1024×600 像素

尺寸 10.1 英寸

顏色 24 位真彩

打印支持

協議 網絡打印

大容量存儲

大容量存儲 內部存儲 512 MB（標稱值）

外部存儲 U 盤（不附帶 U 盤）

電源

輸入電壓范圍，AC 100 V 至 240 V（標稱值）

AC 頻率 45 Hz 至 440 Hz

功耗 55 W（典型值），全部選件工作， 90 W

環境

溫度 工作溫度范圍 0℃至 50℃

存儲溫度范圍 -20℃至 70℃

濕度 0℃至 30℃ ≤ 95% 相對濕度

30℃至 40℃ ≤ 75% 相對濕度

海拔 操作高度 3048 米（10000 英尺）以下

電磁兼容和安全

電磁兼容（EMC）

符合 EMC 指令（2014/30/EU），符合或優于 IEC61326-1：2013/EN61326-1：2013 Group 1 Class A 標準的要求

CISPR 11/EN 55011

IEC 61000-4-2:2008/EN

61000-4-2 ±4.0 kV（接觸放電），±8.0 kV（空氣放電）

IEC 61000-4-3:2002/EN

61000-4-3 3V/m（80 MHz 至 1 GHz）；3V/m（1.4 GHz 至 2 GHz）；1V/m（2.0 GHz 至 2.7 GHz）

IEC 61000-4-4:2004/EN

61000-4-4 1 kV 電源線

IEC 61000-4-5:2001/EN

61000-4-5 0.5 kV（相 - 中性點電壓）；1 kV（相 - 地電壓）；1 kV（中性點 - 地電壓）

IEC 61000-4-6:2003/EN

61000-4-6 3 V，0.15 至 80 MHz

IEC 61000-4-11:2004/EN

61000-4-11

電壓跌落：0% UT during half cycle；0% UT during 1 cycle；70% UT during 25 cycles

短時斷電：0% UT during 250 cycles

安全規范 IEC 61010-1:2010 (Third Edition)/EN 61010-1:2010，

UL 61010-1:2012 R4.16 and CAN/CSA-C22.2 NO. 61010-1-12+ GI1+ GI2

環境

本產品的樣品根據 RIGOL 可靠性測試規范進行類型測試和驗證，能夠在極限環境條件下正常儲存、運輸和正常使用；這些極限環境條件包括但不限于：溫度、濕度、沖擊、振動等；測試方法符合 GB/T6587 2 類標準和 MIL-PRF-28800F 3 類標準

尺寸

（寬 × 高 × 深） 410 mm × 224 mm × 135 mm

（16.14 英寸 × 8.82 英寸 × 5.32 英寸）

重量

不帶跟蹤源 4.65 kg（10.25 lb）

帶跟蹤源 4.95 kg（10.91 lb）

校準間隔

推薦校準間隔 18 個月13 RIGOL

輸入/輸出

前面板連接器

射頻輸入

阻抗 50 Ω（標稱值）

連接器 N 型陰頭

跟蹤源輸出

阻抗 50 Ω（標稱值）

連接器 N 型陰頭

內部 / 外部參考

內部參考

頻率 10 MHz

輸出電平 +3 dBm 至 +10 dBm，+7 dBm（典型值）

阻抗 50 Ω（標稱值）

連接器 BNC 陰頭

外部參考

頻率 10 MHz ± 5 ppm

輸入電平 0 dBm 至 +10 dBm

阻抗 50 Ω（標稱值）

連接器 BNC 陰頭

外部觸發輸入 / 觸發輸出

外部觸發輸入 1

阻抗 ≥ 1 kΩ（標稱值）

連接器 BNC 陰頭

電平 5 V TTL 電平

外部觸發輸入 2 / 觸發輸出

阻抗 觸發輸入時 ≥ 1 kΩ（標稱值）

觸發輸出時 50 Ω（標稱值）

連接器 BNC 陰頭

電平 5 V TTL 電平

中頻輸出

中頻輸出

頻率 430 MHz ± 20 MHz （標稱值）

幅度

射頻輸入功率（PRFin）≤ -10 dBm，衰減器為 0，前置放大器關

50 MHz 輸入時，為 PRFin ± 4 dB（標稱值）

其他頻率輸入時，為 PRFin ± 4 dB + 射頻頻率響應（標稱值）

阻抗 50 Ω（標稱值）

連接器 SMB 陽頭

通信接口

USB Host（4 個） 連接器 A 插頭

協議 2.0 版

USB Device

連接器 B 插頭

協議 2.0 版

LAN

連接器 100/1000Base，RJ-45

協議 LXI Core 2011 Device

HDMI

連接器 A 插頭

協議 HDMI 1.4b14 RIGOL

主機保修三年。

型號

實時頻譜分析儀，9 kHz至1.5 GHz RSA3015E

實時頻譜分析儀，9 kHz至3 GHz RSA3030E

實時頻譜分析儀，9 kHz至1.5 GHz（帶跟蹤源，出廠已安裝） RSA3015E-TG

實時頻譜分析儀，9 kHz至3 GHz（帶跟蹤源，出廠已安裝） RSA3030E-TG

標配附件 快速指南（紙質） -

電源線 -

選件

EMI 測量應用軟件（包括 RSA3000E-EMC） RSA3000E-EMI

前置放大器 RSA3000E-PA

高穩時鐘 OCXO-C08

高級測量套件 RSA3000E-AMK

EMC濾波器和準峰值檢波器套件 RSA3000E-EMC

頻譜分析儀上位機軟件 Ultra Spectrum

ASK/FSK解調軟件 RSA3000E-ASK/FSK

選配附件

包括：N-SMA線纜，BNC-BNC線纜，N-BNC適配器，N-SMA適配器，75 Ω至50 Ω適配器，900

MHz/1.8 GHz天線（2pcs），2.4 GHz天線（2pcs） DSA Utility Kit

包括：N陰頭-N陰頭適配器（1pcs），N陽頭-N陽頭適配器（1pcs），N陽頭-SMA陰頭適配器

（2pcs），N陽頭-BNC陰頭適配器（2pcs），SMA陰頭-SMA陰頭適配器（1pcs），SMA陽頭-SMA

陽頭適配器（1pcs），BNC T型適配器（1pcs），50 Ω SMA負載（1pcs），50 Ω BNC阻抗適配器

（1pcs）

RF Adaptor Kit

包括：50 Ω至75 Ω適配器（2pcs） RF CATV Kit

包括：6 dB衰減器（1pcs），10 dB衰減器（2pcs） RF Attenuator Kit

30 dB高功率衰減器，功率為100 W ATT03301H

N陽頭-N陽頭射頻線纜 CB-NM-NM-75-L-12G

N陽頭-SMA陽頭射頻線纜 CB-NM-SMAM-75-L-12G

VSWR橋，1 MHz至3.2 GHz VB1032

VSWR橋，2 GHz至8 GHz VB1080

近場探頭 NFP-3

機架安裝套件 RM6041

USB數據線 CB-USBA-USBB-FF-150
