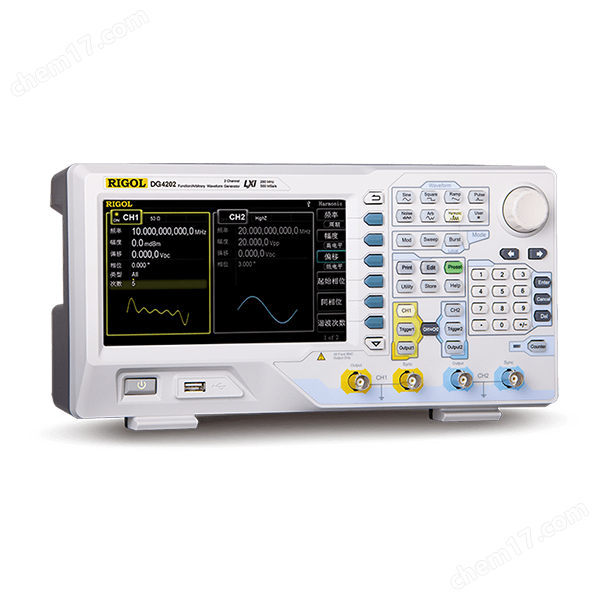

DG4202，DG4162，DG4102，普源RIGOL DG4062函數信號任意波形發生器

輸出頻率：200MHz， 160MHz，100MHz，60MHz

500MSa/s采樣率，14bits垂直分辨率

標配等性能雙通道

2ppm高頻率穩定度

低相噪至-115dBc/Hz

豐富的模擬調制和數字調制功能

內置150種任意波形

內置7位/秒，200MHz帶寬的頻率計

標配多至16次的諧波發生器功能

功能強大的上位機軟件

標配接口：USB Host & Device，LAN

7英寸高清屏（800 × 480）

DG4000系列是集函數發生器，任意波形發生器，脈沖發生器，諧波發生器，模擬/數字調制器，頻率計等功能于一身的多功能信號發生器。該系列的所有型號皆具有2個功能全相同的通道，通道間相位可調。

DG4202，DG4162，DG4102，普源RIGOL DG4062函數信號任意波形發生器產品概述

通道 2

頻率 200MHz； 160MHz； 100MHz； 60MHz

采樣率 500MSa/s

波形

標準波形 正弦波、方波、鋸齒波、脈沖、噪聲、諧波

任意波 Sinc、指數上升、指數下降、心電圖、高斯、半正矢、洛侖茲、雙音頻、DC 電壓等共計 150 種

頻率特性

正弦波 1μHz 至 200MHz 1μHz 至 160MHz 1μHz 至 100MHz 1μHz 至 60MHz

方波 1μHz 至 60MHz 1μHz 至 50MHz 1μHz 至 40MHz 1μHz 至 25MHz

鋸齒波 1μHz 至 5MHz 1μHz 至 4MHz 1μHz 至 3MHz 1μHz 至 1MHz

脈沖波 1μHz 至 50MHz 1μHz 至 40MHz 1μHz 至 25MHz 1μHz 至 15MHz

諧波 1μHz 至 100MHz 1μHz 至 80MHz 1μHz 至 50MHz 1μHz 至 30MHz

噪聲（-3dB） 120MHz 帶寬 120MHz 帶寬 80MHz 帶寬 60MHz 帶寬

任意波 1μHz 至 50MHz 1μHz 至 40MHz 1μHz 至 25MHz 1μHz 至 15MHz

分辨率 1μHz

準確度 ±2ppm，18℃至 28℃

正弦波頻譜純度

諧波失真

典型（0dBm）

DC 至 1MHz：<-60dBc

1MHz 至 10MHz：<-55dBc

10MHz 至 100MHz：<-50dBc

100MHz 至 200MHz：<-40dBc

總諧波失真 <0.1%（10Hz 至 20kHz，0dBm）

寄生信號（非諧波）

典型（0dBm）

≤10MHz：<-65dBc

>10MHz：<-65dBc + 6dB/ 倍頻程

相位噪聲 典型（0dBm，10kHz 偏移）

10MHz： ≤-115dBc/Hz

信號特性

方波

上升 / 下降時間 典型（1Vpp）

<8ns

典型（1Vpp）

<10ns

典型（1Vpp）

<12ns

過沖 典型（100kHz，1Vpp）

<3%

占空比

≤10MHz：20.0% 至 80.0%

10MHz 至 40MHz：40.0% 至 60.0%

>40MHz：50.0%（固定）

不對稱性 周期的 1% + 5ns

抖動（rms）

典型（1MHz，1Vpp，50Ω）

≤5MHz：2ppm + 500ps

>5MHz：500ps

鋸齒波

線性度 ≤峰值輸出的 1%（典型，1kHz，1VPP，對稱性 100%）對稱性 0% 至 100%

脈沖波

周期 25ns 至 1000000s 40ns 至 1000000s 66.7ns 至 1000000s

脈寬 ≥10ns ≥12ns ≥18ns

上升 / 下降沿 ≥5ns ≥7ns ≥11ns

過沖 典型（1Vpp）

<3%

抖動（rms）

典型（1Vpp）

≤5MHz：2ppm + 500ps

>5MHz：500ps

任意波

波形長度 16k 點

垂直分辨率 14bits

采樣率 500MSa/s

最小上升 / 下降時間 典型（1Vpp）

<5ns

抖動（rms）

典型（1Vpp）

≤5MHz：2ppm + 500ps

>5MHz：500ps

插值方式 關閉、線性

編輯方式 點編輯、塊編輯

諧波輸出

諧波次數 ≤16 次

諧波類型 偶次諧波、奇次諧波、順序諧波、自定義

諧波幅度 各次諧波幅度均可設置

諧波相位 各次諧波相位均可設置

輸出特性

振幅（以 50Ω 端接）

范圍

≤20MHz：1mVpp 至

10Vpp

≤70MHz：1mVpp 至

5Vpp

≤120MHz：1mVpp 至

2.5Vpp

≤200MHz：1mVpp 至

1Vpp

≤20MHz：1mVpp 至

10Vpp

≤70MHz：1mVpp 至

5Vpp

≤120MHz：1mVpp 至

2.5Vpp

≤160MHz：1mVpp 至

1Vpp

≤20MHz：1mVpp 至

10Vpp

≤70MHz：1mVpp 至

5Vpp

≤100MHz：1mVpp 至

2.5Vpp

≤20MHz：1mVpp 至 10Vpp

≤60MHz：1mVpp 至 5Vpp

準確度 典型（1kHz 正弦，0V 偏移，>10mVpp，自動）

± 設置值的 1%±2mVpp

平坦度

典型（相對于 1kHz 正弦波，500mVpp，50Ω）

≤10MHz：±0.1dB

≤60MHz：±0.2dB

≤100MHz：±0.4dB

≤160MHz：±0.8dB

≤200MHz：±1dB

≤10MHz：±0.1dB

≤60MHz：±0.2dB

≤100MHz：±0.4dB

≤160MHz：±0.8dB

≤10MHz：±0.1dB

≤60MHz：±0.2dB

≤100MHz：±0.4dB

≤10MHz：±0.1dB

≤60MHz：±0.2dB

單位 Vpp、Vrms、dBm

分辨率 1mV 或 3 位

偏移（以 50Ω 端接）

范圍 ±5Vpk ac + dc

準確度 ±（設置值的 1% + 5mV + 振幅的 0.5%）

波形輸出

輸出阻抗 50Ω（典型）

保護 短路保護，過載自動禁用波形輸出調制特性

調制類型 AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、3FSK、4FSK、OSK、PWM

AM

載波 正弦波，方波，鋸齒波，任意波（DC 除外）

調制源 內部 / 外部

調制波 正弦波，方波，鋸齒波，噪聲，任意波

調制深度 0% 至 120%

調制頻率 2mHz 至 50kHz

FM

載波 正弦波，方波，鋸齒波，任意波（DC 除外）

調制源 內部 / 外部

調制波 正弦波，方波，鋸齒波，噪聲，任意波

調制頻率 2mHz 至 50kHz

PM

載波 正弦波，方波，鋸齒波，任意波（DC 除外）

調制源 內部 / 外部

調制波 正弦波，方波，鋸齒波，噪聲，任意波

相偏 0° 至 360°

調制頻率 2mHz 至 50kHz

ASK

載波 正弦波，方波，鋸齒波，任意波（DC 除外）

調制源 內部 / 外部

調制波 50% 占空比的方波

鍵控頻率 2mHz 至 1MHz

FSK

載波 正弦波，方波，鋸齒波，任意波（DC 除外）

調制源 內部 / 外部

調制波 50% 占空比的方波

鍵控頻率 2mHz 至 1MHz

3FSK

載波 正弦波，方波，鋸齒波，任意波（DC 除外）

調制源 內部

調制波 50% 占空比的方波

鍵控頻率 2mHz 至 1MHz

4FSK

載波 正弦波，方波，鋸齒波，任意波（DC 除外）

調制源 內部

調制波 50% 占空比的方波

鍵控頻率 2mHz 至 1MHz

PSK

載波 正弦波，方波，鋸齒波，任意波（DC 除外）

調制源 內部 / 外部

調制波 50% 占空比的方波

鍵控頻率 2mHz 至 1MHz

BPSK

載波 正弦波，方波，鋸齒波，任意波 (DC 除外 )

調制源 內部

調制波 正弦波，方波，鋸齒波，噪聲，任意波

鍵控頻率 2mHz 至 1MHz

QPSK載波 正弦波，方波，鋸齒波，任意波 (DC 除外 )

調制源 內部

調制波 正弦波，方波，鋸齒波，噪聲，任意波

鍵控頻率 2mHz 至 1MHz

OSK

載波 正弦波

調制源 內部 / 外部

振蕩時間 8ns 至 499.75μs

鍵控頻率 2mHz 至 1MHz

PWM

載波 脈沖波

調制源 內部 / 外部

調制波 正弦波，方波，鋸齒波，噪聲，任意波

寬度偏差 脈沖寬度的 0% 至 100%

調制頻率 2mHz 至 50kHz

外調輸入

輸入范圍 75mVRMS 至 ±2.5Vac + dc

輸入帶寬 5MHz

輸入阻抗 1kΩ

脈沖串特性

載波 正弦波，方波，鋸齒波，脈沖波，噪聲，任意波（DC 除外）

載波頻率 2mHz 至 100MHz 2mHz 至 100MHz 2mHz 至 60MHz

脈沖計數 1 至 1000000 或無限

起始 / 停止相位 0° 至 360°

內部周期 2μs 至 500s

門控源 外部觸發

觸發源 內部、外部、手動

觸發延遲 0ns 至 85s

掃頻特性

載波 正弦波，方波，鋸齒波，任意波（DC 除外）

類型 線性、對數、步進

方向 上 / 下

起始 / 停止頻率 1μHz 至 200MHz 1μHz 至 160MHz 1μHz 至 100MHz 1μHz 至 60MHz

掃描時間 1ms 至 300s

保持 / 返回時間 0ms 至 300s

觸發源 內部、外部、手動

標記 同步信號的下降沿（可編程）頻率計

測量功能 頻率、周期、正 / 負脈沖寬度、占空比

頻率分辨率 7 位 / 秒（閘門時間 = 1s）

測頻范圍 1μHz 至 200MHz

周期測量 5ns 至 16 天

電壓范圍和靈敏度（非調制信號）

DC 耦合

直流偏移范圍 ±1.5VDC

輸入衰減關閉

1μHz 至 100MHz 50mVRMS 至 ±2.5Vac

+ dc

100MHz 至 200MHz 100mVRMS 至 ±2.5Vac

+ dc

AC 耦合

1μHz 至 100MHz 50mVRMS 至 ±2.5Vpp

100MHz 至 200MHz 100mVRMS至 ±2.5Vpp

脈沖寬度和占空比測量

頻率與幅度范圍 1μHz 至 25MHz 50mVRMS 至 ±2.5Vac

+ dc

DC 耦合，輸入衰減關閉

脈沖寬度

最小脈寬 ≥20ns

脈寬分辨率 2ns

占空比 測量范圍（顯示） 0% 至 100%

輸入特性

輸入信號范圍 破壞電壓

±7Vac + dc（衰減器關

閉）

輸入阻抗 = 1MΩ

±70Vac + dc（衰減器

打開）

5Vrms 輸入阻抗 = 50Ω

輸入調節

輸入衰減 打開：10 倍衰減；關閉：不衰減

輸入阻抗 50Ω 1MΩ

耦合方式 AC DC

高頻抑制 打開：輸入帶寬 = 250kHz；關閉：輸入帶寬 = 225MHz

輸入觸發

觸發電平范圍 -2.5V 至 +2.5V

觸發靈敏度范圍 0%（140mV 遲滯電壓）至 100%（2mV 遲滯電壓）

閘門時間

GateTime1 1ms

GateTime2 10ms

GateTime3 100ms

GateTime4 1s

GateTime5 10s

GateTime6 >10s

觸發特性

觸發輸入

電平 TTL- 兼容

斜率 上升或下降（可選）

脈沖寬度 >50ns

反應時間 掃頻：<100ns（典型）

脈沖串：<300ns（典型）

觸發輸出

電平 TTL- 兼容

脈沖寬度 >60ns（典型）

頻率 1MHz參考時鐘

相位偏移

范圍 0° 至 360°

分辨率 0.03°

外部參考輸入

鎖定范圍 10MHz ± 50Hz

電平 250mVpp 至 5Vpp

鎖定時間 <2s

輸入阻抗（典型值） 1kΩ，交流耦合

內部參考輸出

頻率 10MHz ± 50Hz

電平 3.3Vpp

輸出阻抗（典型值） 50Ω，交流耦合

同步輸出

電平 TTL- 兼容

阻抗 50Ω，標稱值

編程時間（典型）

USB 2.0 LAN

函數改變 500ms 510ms

頻率改變 50ms 50ms

振幅改變 300ms 310ms

選擇用戶任意波 500ms 510ms

一般技術規格

電源

電源電壓 100V 至 240V，45Hz 至 440Hz

功耗 小于 50W

保險絲 250V，T2A

顯示

類型 7 寸 TFT LCD

分辨率 800 水平 × RGB × 480 垂直分辨率

色彩 16M 色

環境

溫度范圍 操作：10℃至 40℃

非操作：-20℃至 60℃

冷卻方法 風扇強制冷卻

濕度范圍 小于 35℃： ≤90% 相對濕度

35℃至 40℃： ≤60% 相對濕度

海拔高度 操作：3000 米以下

非操作：15000 米以下

機械規格

尺寸（寬 × 高 × 深） 313mm × 160.7mm × 116.7mm

重量 不含包裝：3.2kg

含包裝：4.5kg

接口

USB Host，USB Device，LAN

IP 防護

IP2X

校準周期

建議校準間隔為一年

型號

DG4202（200MHz，雙通道） DG4202

DG4162（160MHz，雙通道） DG4162

DG4102（100MHz，雙通道） DG4102

DG4062（60MHz，雙通道） DG4062

標配附件

一根符合所在國標準的電源線 -

一根 USB 數據線 CB-USBA-USBB-FF-150

一根 BNC 電纜（1 米） CB-BNC-BNC-MM-100

一本《快速指南》 -

一張資源光盤（含用戶手冊和應用軟件） -

一份產品保修卡 -

選購附件

40dB 衰減器 RA5040K

機架安裝套件 RM-DG4000

10W 功率放大器模塊 PA1011

DG4 上位機軟件（高級功能軟件） Ultra Station-adv

便攜軟包 BAG-G1
