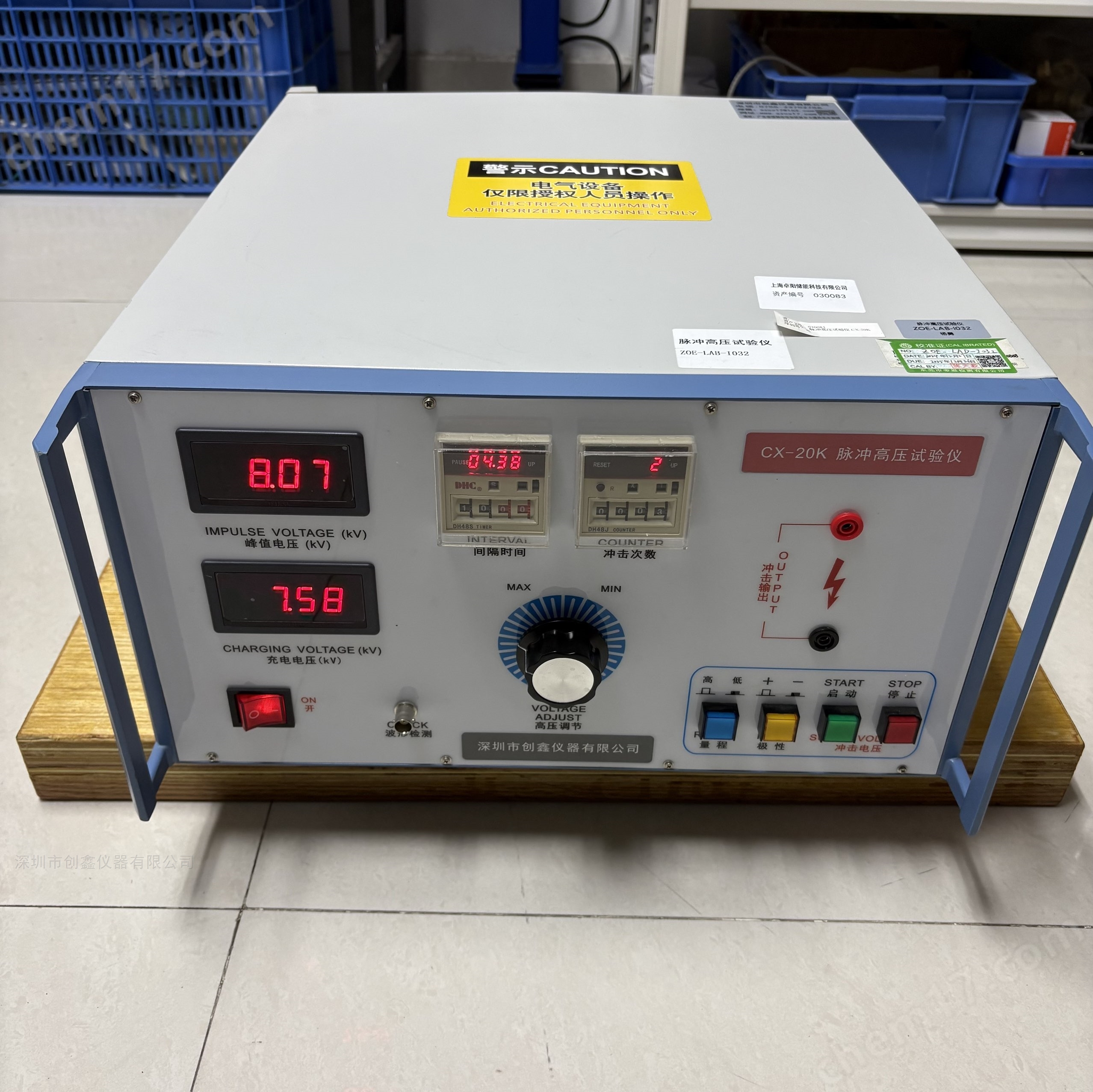

脈沖高壓試驗儀是一種能產生短時、高頻、高幅值脈沖高壓，用于檢測電氣設備、絕緣材料、電子元器件等在脈沖高壓環境下絕緣性能、耐壓能力及抗電沖擊性能的專用電氣檢測設備，核心適用于考核產品在瞬態高壓（如雷電沖擊、操作過電壓）下的可靠性，廣泛應用于電力、電子、新能源、軌道交通、線纜等行業，符合 GB、IEC、UL 等各類安規與產品標準要求。

一、核心工作原理

脈沖高壓試驗儀通過高壓脈沖發生電路（電容充電 - 放電回路為主），先由高壓直流源對儲能電容充電至設定電壓，再通過晶閘管、火花球隙等開關元件控制電容快速放電，在被測樣品兩端產生符合標準的脈沖高壓波形（如方波、雷電波、阻尼振蕩波）；同時配合檢測與采集系統，實時監測樣品在脈沖高壓作用下的擊穿、閃絡、泄漏電流異常等現象，判斷其絕緣性能是否合格。

簡單來說：充電→儲能→脈沖放電→性能判定，全程實現高壓脈沖的精準生成、施加與結果檢測。

二、核心結構組成

整機為一體化 / 分體式設計（大功率機型多為分體，含高壓主機 + 控制主機），核心模塊包括：

高壓脈沖發生單元：核心為高壓直流電源、儲能電容組、高速開關元件、波形調制電路，決定脈沖的幅值、脈寬、頻率、波形類型，是設備的核心部件；

控制與操作單元：含 PLC / 單片機主控、觸摸屏 / 工控機、操作按鍵、急停開關，實現脈沖參數（電壓、脈寬、次數、間隔）的設定、試驗啟動 / 停止、程序自動化運行；

樣品測試工裝：含高壓測試臺、絕緣夾具、高壓探頭、接地系統，用于固定被測樣品，實現脈沖高壓的安全施加，同時保證測試過程的電氣安全；

檢測與采集單元：含泄漏電流傳感器、擊穿檢測模塊、波形采集卡、示波器接口，實時采集脈沖波形、泄漏電流、擊穿信號，支持數據實時顯示與記錄；

保護與安全單元：含過壓保護、過流保護、擊穿保護、接地保護、門聯鎖保護，當出現電壓超標、樣品擊穿、接地不良時，立即切斷高壓回路，保障設備與操作人員安全；

數據處理與存儲單元：支持試驗數據（參數、波形、判定結果）的實時保存、報表生成、打印、U 盤導出，滿足檢測溯源要求。

三、脈沖高壓試驗儀技術參數（核心選型 / 檢測指標）

不同應用場景的設備參數差異較大，核心關鍵參數需匹配被測產品標準要求，主要包括：

脈沖高壓幅值：常規 0~5kV、0~10kV、0~30kV、0~100kV（直流峰值），部分超高壓機型可達 500kV 以上，精度 ±1%~±5%；

脈沖波形：主流支持方波、雷電沖擊波（1.2/50μs）、操作沖擊波（250/2500μs）、阻尼振蕩波，波形失真度≤5%~10%；

脈沖脈寬：μs 級～ms 級，常規 1μs、10μs、50μs、100μs、1ms，可連續調節；

脈沖頻率 / 次數：頻率 0.1~100Hz，試驗次數 1~9999 次可設定，支持單次 / 連續脈沖施加；

泄漏電流檢測范圍：μA 級～mA 級，如 0~10μA、0~100μA，超過閾值自動判定不合格并停機；

測試工位：單工位 / 多工位，多工位機型可同時測試多個樣品，提升檢測效率；

工作方式：手動 / 自動，自動模式支持按預設程序完成 “升壓→脈沖施加→保壓→降壓→判定" 全流程。

四、主要分類（按應用場景 / 波形類型）

按行業專用分

線纜脈沖高壓試驗儀：適配線纜絕緣層耐壓、擊穿測試，帶長線測試補償功能；

新能源脈沖高壓試驗儀：適用于動力電池、充電樁、逆變器的絕緣沖擊測試，滿足 GB/T 31485、IEC 61511；

電子元器件脈沖高壓試驗儀：小型化、高精度，適用于電容、電阻、二極管、連接器的抗電沖擊測試。

五、典型應用場景

核心用于產品絕緣性能的耐瞬態高壓沖擊檢測，覆蓋多行業的研發、質檢、出廠檢測環節：

電力行業：高壓變壓器、互感器、斷路器、絕緣子、高壓線纜、避雷器的雷電沖擊 / 操作沖擊耐壓測試，符合 GB 1094、IEC 60060；

電子行業：消費電子、家電、連接器、PCB 板、絕緣材料的短時脈沖高壓測試，考核產品抗電網浪涌能力，符合 GB 4706、IEC 60335；

新能源行業：動力電池包 / 電芯、充電樁、光伏逆變器、儲能設備的絕緣沖擊測試，符合 GB/T 31486、IEC 62196；

軌道交通行業：機車牽引變流器、車載電氣設備、軌道線纜的脈沖高壓耐壓測試，適應軌交復雜的電氣環境；

線纜 / 線束行業：各類電線電纜、線束的絕緣層擊穿、閃絡測試，批量出廠質檢；

元器件制造：電容、電阻、二極管、三極管、繼電器的抗電沖擊性能測試，篩選不合格品。

六、通用執行標準（部分核心）

不同行業匹配標準不同，常見的國家 / 國際標準包括：

GB/T 16927.1-2011《高電壓試驗技術 第 1 部分：一般定義及試驗要求》

GB 1094.3-2017《電力變壓器 第 3 部分：絕緣水平、絕緣試驗和外絕緣空氣間隙》

IEC 60060-1《High-voltage test techniques - Part 1: General definitions and test requirements》

GB 4706.1-2005《家用和類似用途電器的安全 第 1 部分：通用要求》

GB/T 31485-2015《電動汽車用動力蓄電池安全要求及試驗方法》

UL 1577《Standard for Electrical Insulation Tape》

七、設備使用與操作關鍵注意事項

脈沖高壓試驗儀屬于高壓檢測設備，操作不當易引發觸電、設備損壞，核心注意事項：

環境要求：在干燥、通風、無粉塵的實驗室環境使用，環境溫度 0~40℃，相對濕度≤85%，遠離易燃易爆物品；

接地要求：必須可靠接地，接地電阻≤4Ω，接地端與設備專用接地柱牢固連接，禁止虛接；

操作規范：操作人員需持證上崗（高壓電工證），操作時佩戴絕緣手套、絕緣鞋，禁止單人操作，試驗過程中禁止接觸測試臺與高壓部件；

樣品準備：被測樣品需清潔、干燥，無破損、油污，固定在絕緣夾具上，避免樣品與金屬部件接觸導致短路；

參數設置：嚴格按產品標準設定脈沖電壓、脈寬、次數，禁止超量程施加高壓，避免損壞樣品與設備；

維護保養：定期清潔設備表面與內部，檢查儲能電容、開關元件、絕緣部件的性能，閑置時定期通電老化，保證設備穩定性；

故障處理：試驗中出現擊穿、閃絡、設備報警時，立即按下急停開關，切斷電源，待高壓泄放后（一般 5~10 分鐘）再排查故障，禁止帶壓操作。
