目錄:深圳市創鑫儀器有限公司>>GB4943標準類試驗產品>> GB4943.1標準無感電阻（2000Ω，5000Ω）
| 產地類別 | 國產 | 應用領域 | 醫療衛生,環保,電子/電池,電氣,綜合 |
|---|

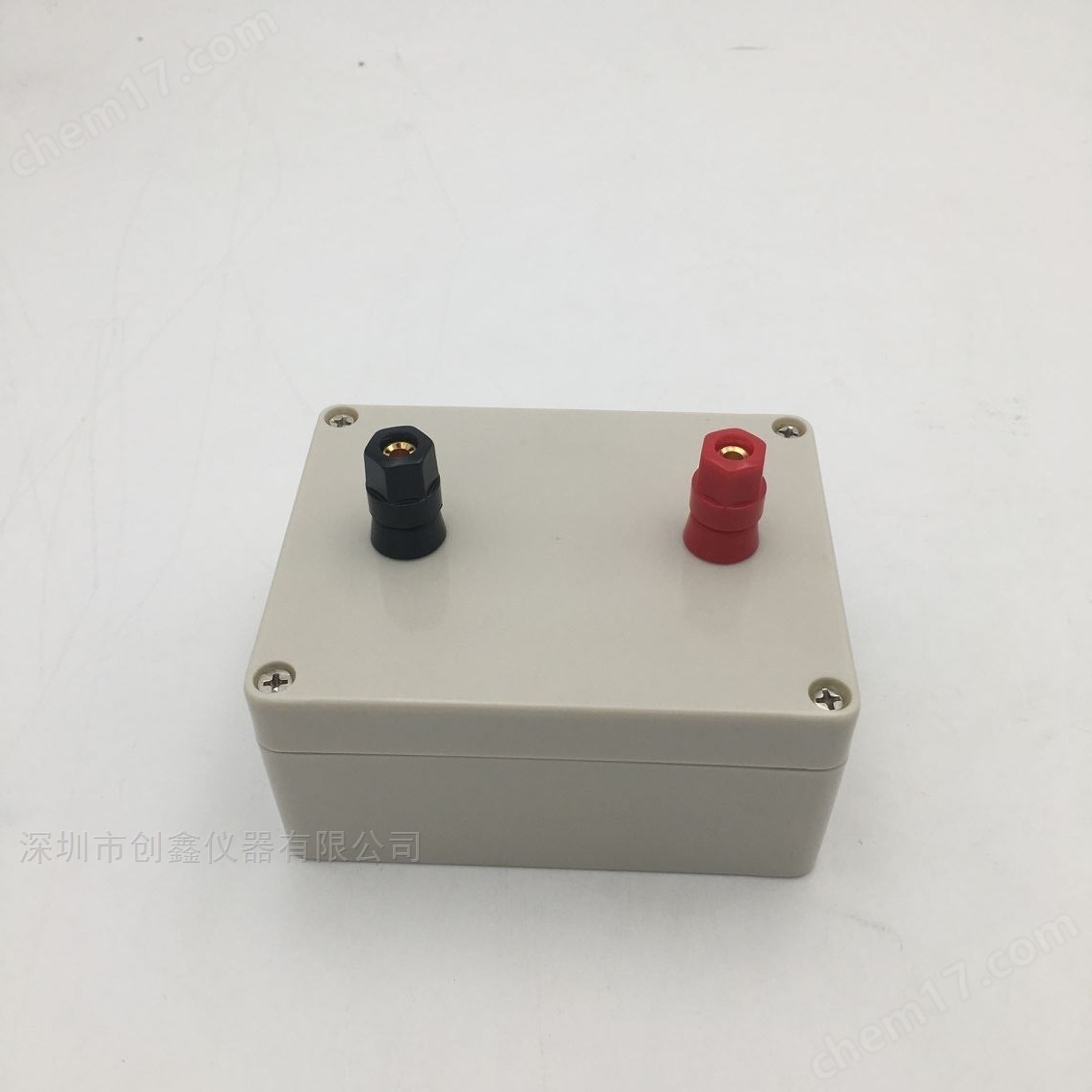

GB4943.1標準無感電阻（2000Ω，5000Ω）
GB 4943.1（現行 GB/T 4943.1-2022，等同 IEC 62368-1）中的無感電阻，核心用于接觸電流、限流電路與漏電流測試（對應條款 2.4.2/Clause 2.4.2），要求低電感、高精度、低溫度系數，以模擬人體阻抗并確保測試數據準確。以下為標準參數、應用場景、選型與測試要點：
| 參數項 | 標準要求 | 備注 |
|---|---|---|
| 標稱阻值 | 2000Ω(±10%)、5000Ω(±10%) | 限流 / 接觸電流測 試 2000Ω；漏電流測試常用 5000Ω |
| 電感特性 | 無感設計 | 高頻下阻抗偏差≤5%，避免電感影響交流電流測量 |
| 功率額定 | ≥2W（2000Ω）、≥5W（5000Ω） | 滿足穩態電流 0.7mA 峰值 / 2mA 直流的功率需求 |
| 溫度系數 | ≤±50ppm/℃ | 確保寬溫范圍內阻值穩定 |
| 絕緣等級 | ≥500VAC，絕緣電阻≥10MΩ | 符合標準絕緣安全要求 |
| 結構 | 金屬膜 / 線繞無感封裝 | 無引線電感，高頻響應優異 |
限流電路測試（條款 2.4.2）
測試目的：驗證限流電路在故障條件下的電流控制能力。
測試方法：在被測電路與地之間串聯 2000Ω 無感電阻，測量穩態電流；交流峰值≤0.7mA，直流≤2mA 為合格。
接觸電流與保護導體電流測試
測試目的：評估設備外殼 / 可觸及部件的漏電流風險。
測試方法：用 5000Ω 無感電阻模擬人體接觸路徑，測量漏電流，確保不超過安全閾值。
電容器放電測試
測試目的：驗證斷電后電容殘余電壓的放電安全性。
測試方法：通過無感電阻放電，測量放電時間與殘余電壓，確保符合標準要求。
