鐵片Lab數據分析報告

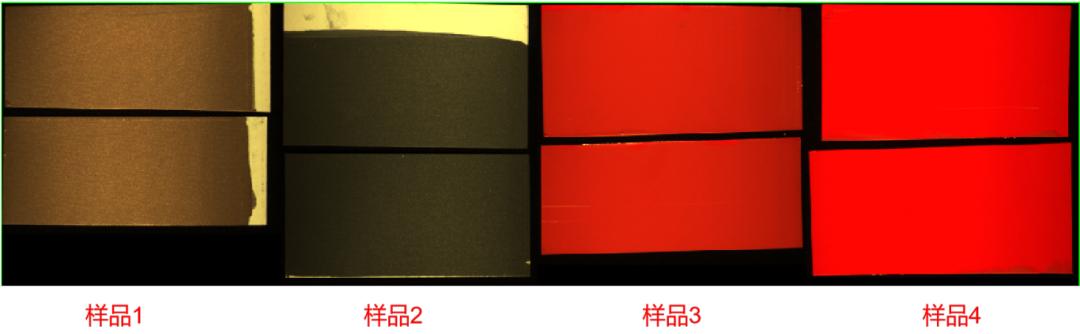

本次顏色測試樣品為鐵片：
測試目的：測試兩塊鐵片之間的顏色差異
因第五組鐵片樣品未標記標樣，因此未進行測試

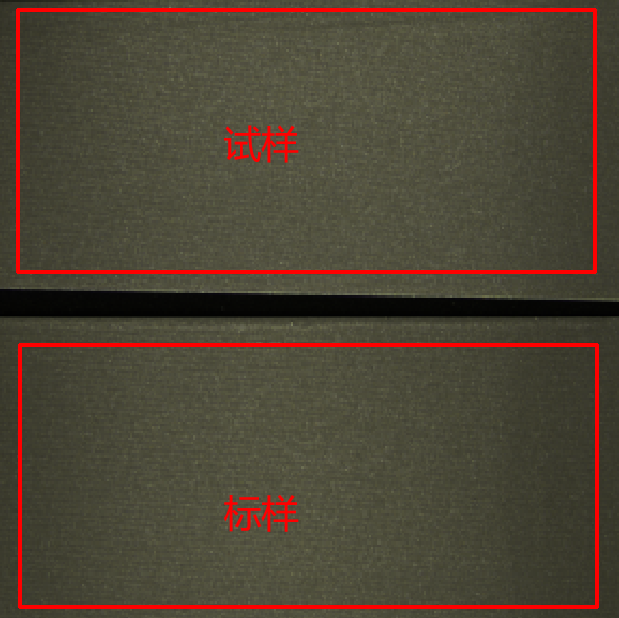

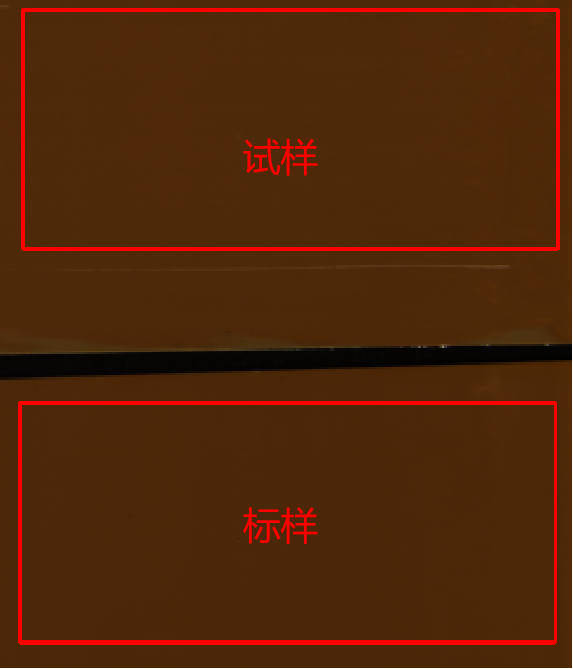

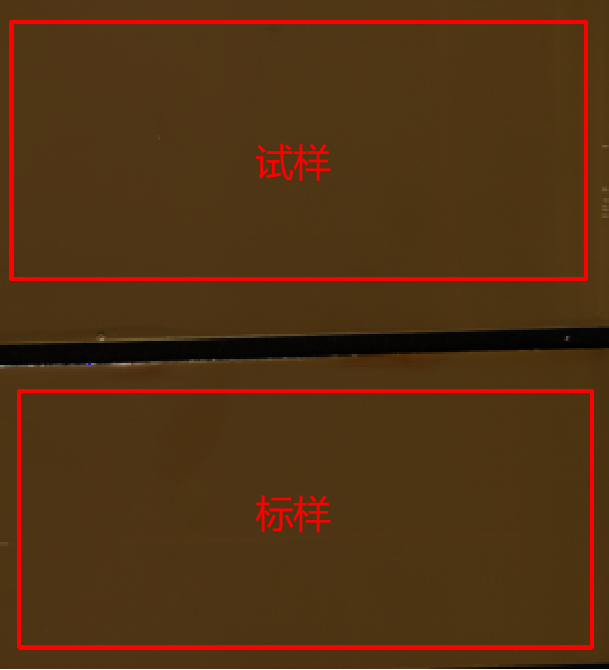

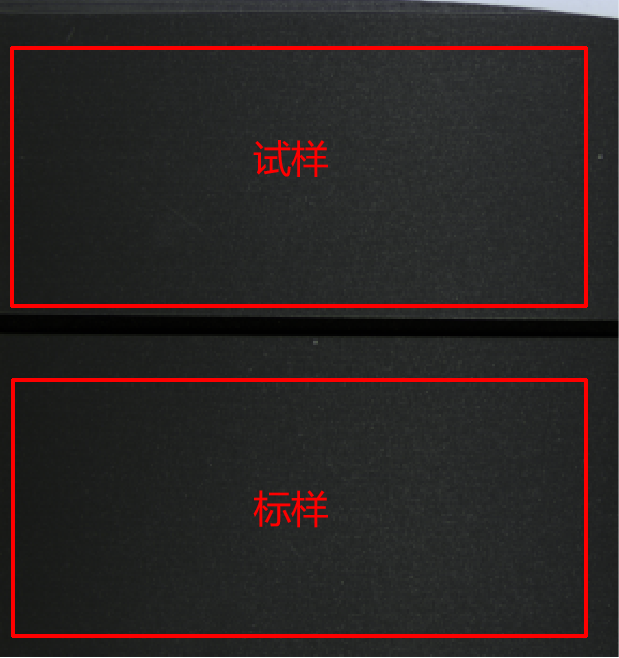

同一組樣品，左側為試樣，右側為標樣，如圖所示

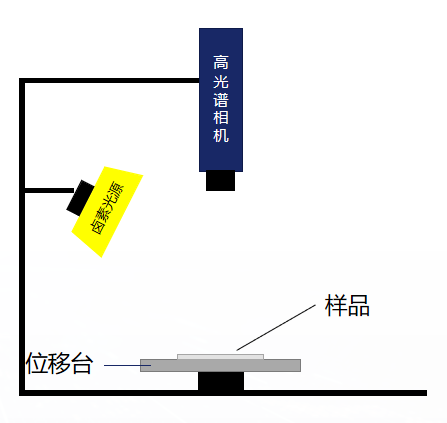

本次測試采用高光譜顏色測量設備進行測量
高光譜相機覆蓋400~1000nm波長范圍
采用線性推掃成像方案
照明光源采用鹵素光源
設備采用暗室結構設計，樣品放置暗室載物臺上
Lab計算采用2°視角、D65光源參數
樣品放置水平位移臺上，勻速平移
在樣品上隨機取點，各樣品點反射率光譜如右圖所示
鐵片1#
序號1為試樣，序號2作為標樣，使用CIE2000計算得到Lab值和ΔE值如下圖所示：
測試結論OK表示該框選區計算出的ΔE與設置的ΔE閾值相比較＜0.5
測試結論NG表示該框選區計算出的ΔE與設置的ΔE閾值相比較＞0.5
50.1991 | 4.29864 | 9.85415 | 0 | OK |
| NG | ||||
| OK |
鐵片2#
序號1為試樣，序號2作為標樣，使用CIE2000計算得到Lab值和ΔE值如下圖所示：
測試結論OK表示該框選區計算出的ΔE與設置的ΔE閾值相比較＜0.5
測試結論NG表示該框選區計算出的ΔE與設置的ΔE閾值相比較＞0.5
50.1991 | 4.29864 | 9.85415 | 0 | OK |
| NG | ||||
| OK |
鐵片3#
序號1為試樣，序號2作為標樣，使用CIE2000計算得到Lab值和ΔE值如下圖所示：
測試結論OK表示該框選區計算出的ΔE與設置的ΔE閾值相比較＜0.5
測試結論NG表示該框選區計算出的ΔE與設置的ΔE閾值相比較＞0.5
43.2729 | 39.6284 | 29.8284 | 0 | OK |
| OK | ||||
| OK |
鐵片4#
序號1為試樣，序號2作為標樣，使用CIE2000計算得到Lab值和ΔE值如下圖所示：
測試結論OK表示該框選區計算出的ΔE與設置的ΔE閾值相比較＜0.5
測試結論NG表示該框選區計算出的ΔE與設置的ΔE閾值相比較＞0.5
標準值 | 38.1013 | 60.2692 | 37.6493 | 0 | OK |
| NG | |||||
| OK |
通過CIE2000計算出的Lab和ΔE可看出：
1#、2#樣品，試樣和標樣之間的L值相差較大，a、b值相差較小，即試樣比標樣偏亮、偏紅、偏藍一些
3#樣品，試樣和標樣之間的L值、a值、b值均相差較小，即試樣比標樣偏亮、偏綠、偏藍一些
4#樣品，試樣和標樣之間L值、a值相差較小，b值相差較大，即試樣比標樣偏亮、偏紅，偏黃一些
