高光譜相機在金屬檢測中的應用：鋼鐵樣本測試報告

本次測試采用高光譜設備進行測量

• 高光譜相機覆蓋400~2500nm波長范圍

• 線性推掃成像方案

• 照明光源采用鹵素光源

• 測試時在暗室環境，樣品放置在水平位移臺上

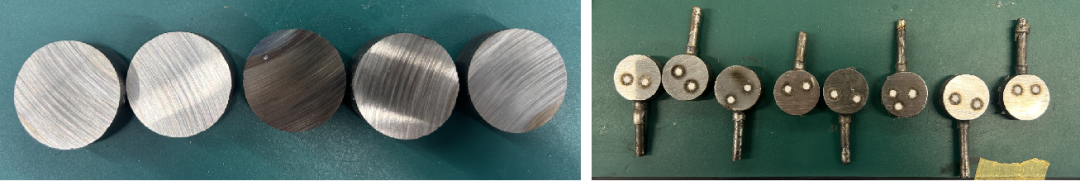

62（1-5）400-2500nm光譜曲線：

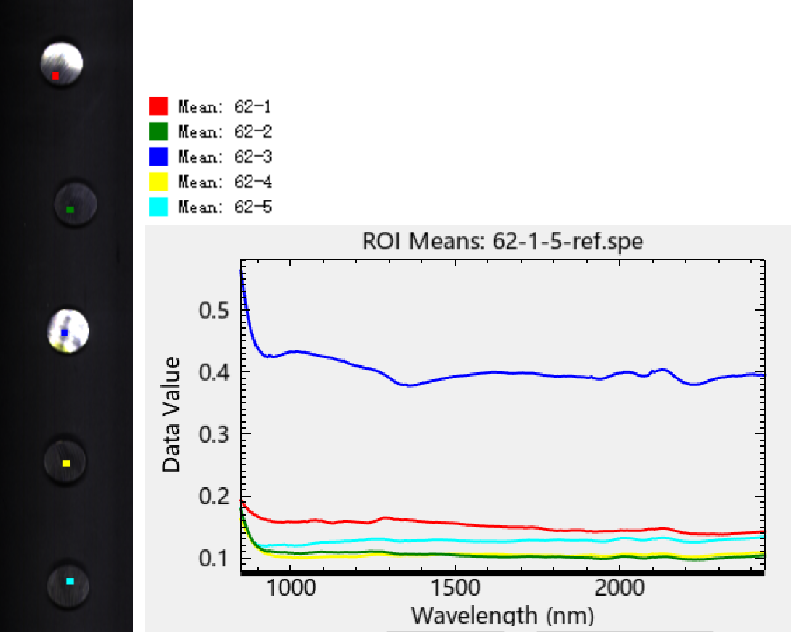

62（1-5）樣本在400-2500的反射率曲線如下所示，因樣本底面平整度不一，各樣本表面反射率有較大差異。

62(1-5)不同旋轉角度400-1000nm光譜曲線：

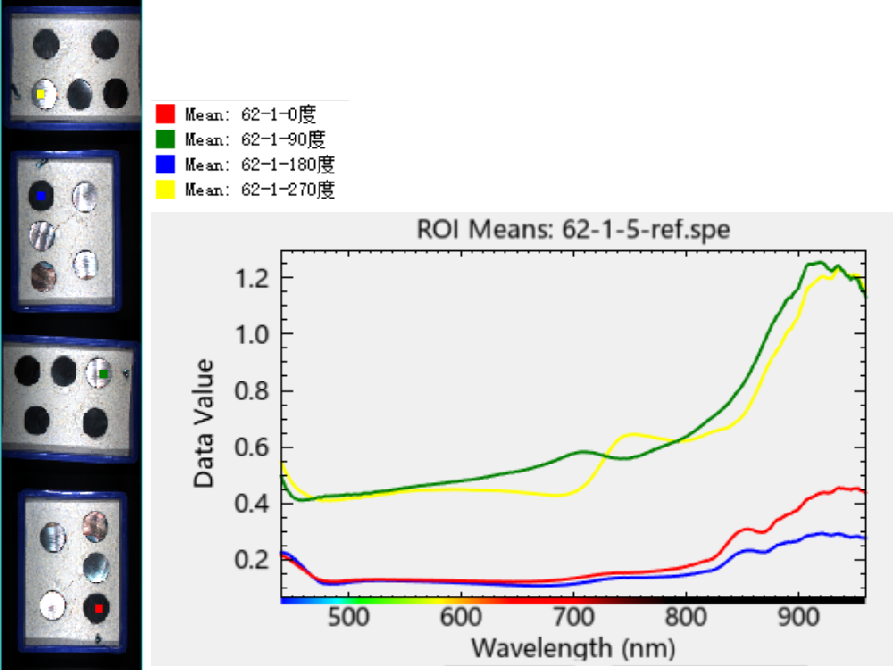

62（1）樣本經過人工置平處理后，不同角度（0度，90度，180度，270度）在400-1000的反射率曲線如下所示，各樣本表面反射率仍有較大差異。因條件所限，樣本表面找平精度不夠，故對結果影響較大，后續應在完善測試環境后再進行樣品檢測。

鋼水（1-6）400-2500nm光譜曲線：

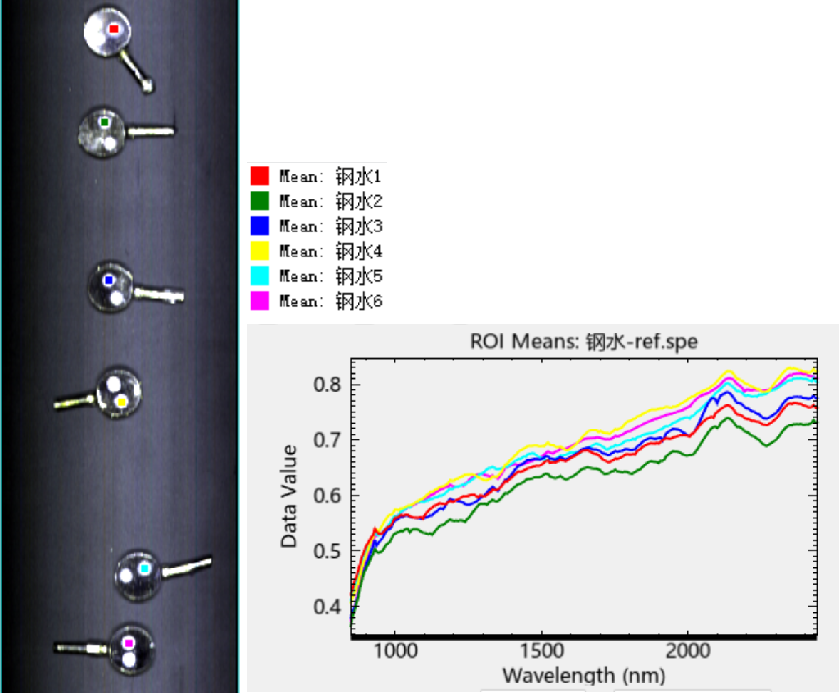

鋼水（1-6）樣本在400-2500的反射率曲線如下所示，各樣本激光點處表面反射率曲線大致相似，激光點外的反射率曲線差異較大。

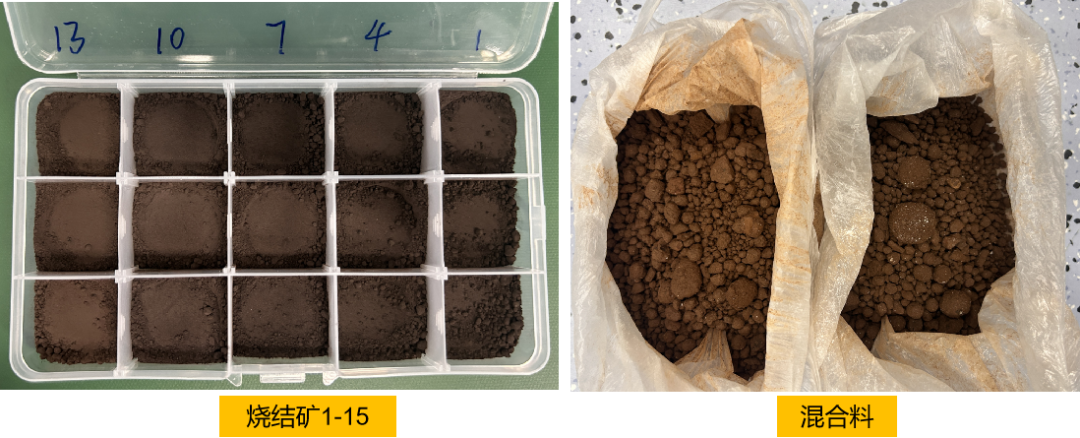

燒結礦（1-15）400-2500nm光譜曲線：

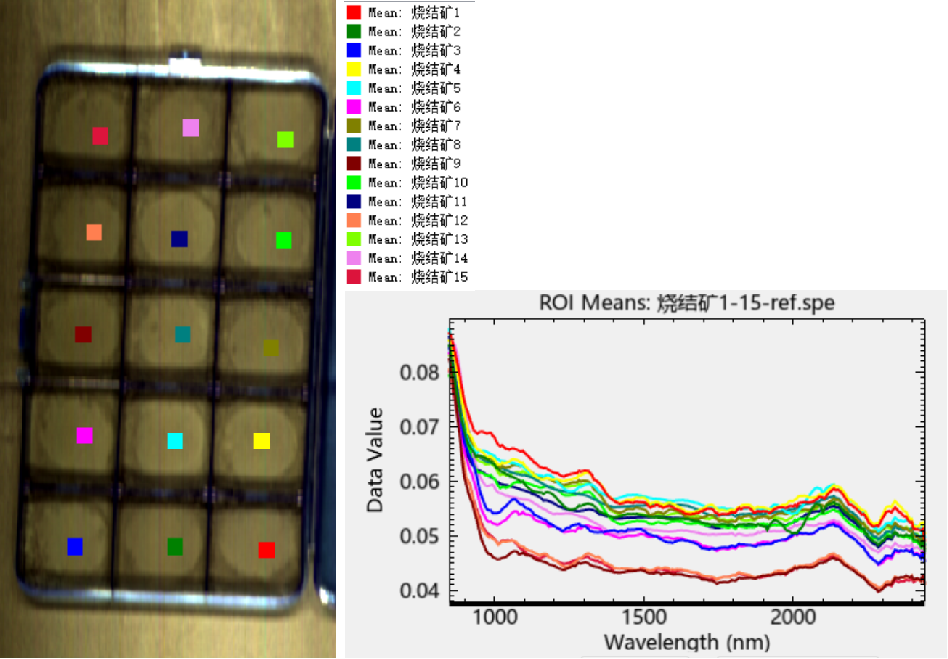

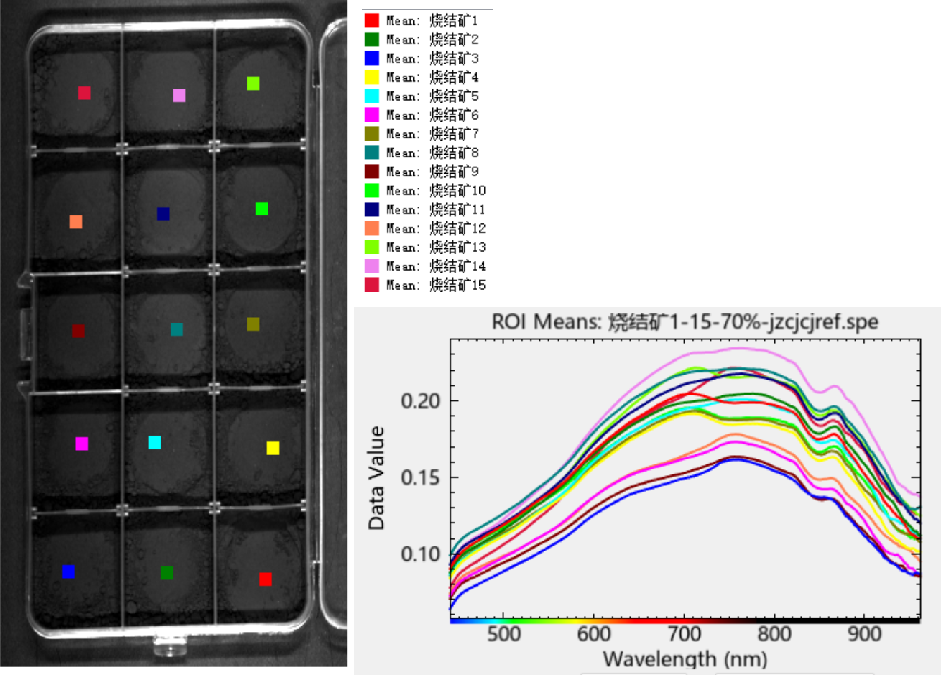

15份燒結礦樣本在400-2500的反射率曲線如下所示，不同組別的樣本反射率曲線大致相似，各元素含量分析需要進一步建模實驗。

燒結礦（2、15）400-1000nm光譜曲線：

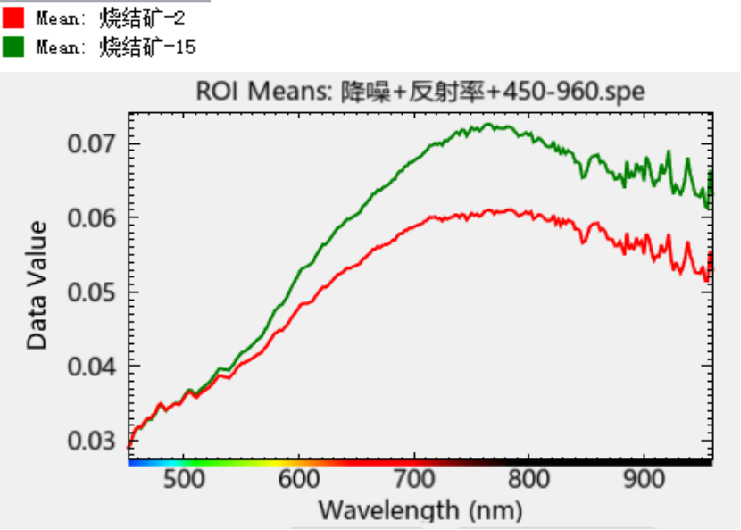

經過對樣品元素含量表，選擇TFe含量（燒結礦2）和（燒結礦15）的樣本在400-1000的反射率曲線如下所示，兩種樣品的反射率曲線差異較為明顯，具有高光譜定量分析的可行性。

混合料（1-2）400-2500nm光譜曲線：

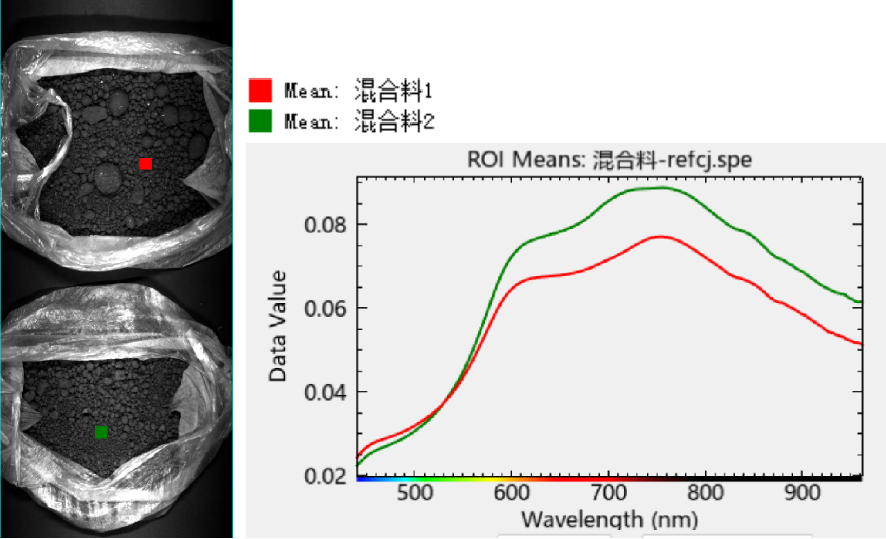

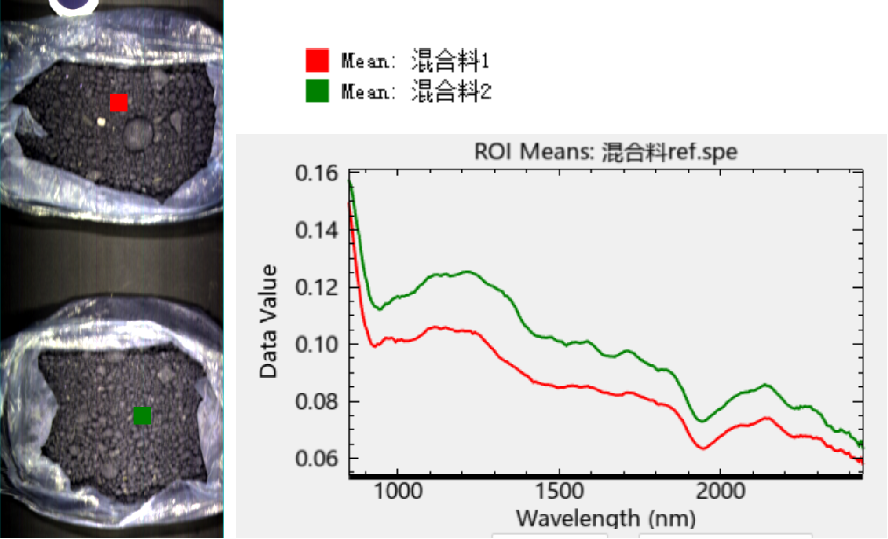

混合料樣本在400-2500的反射率曲線如下所示。

混合料：

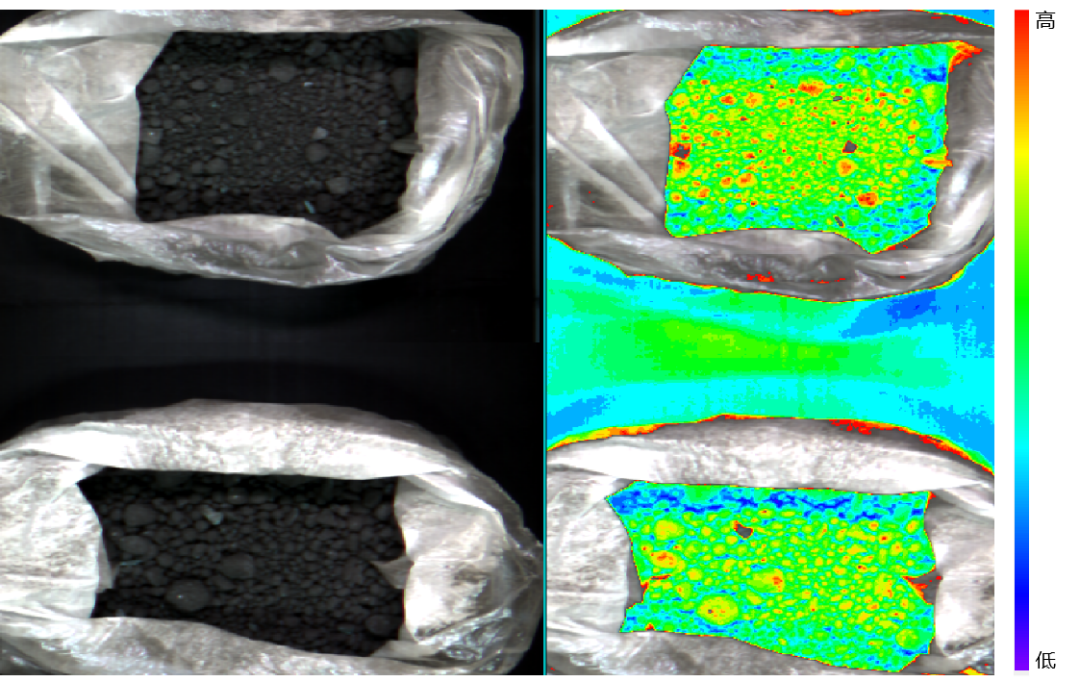

選取水分較為敏感波段進行歸一化計算后，顏色渲染圖

總結：

利用400-2500nm高光譜相機能夠測出燒結礦、混合料光譜曲線特性，能夠看出差異，混合料數據簡單歸一化后能大致看出水分含量情況。

其他樣品具體可行性需后續進行更多實驗驗證。
