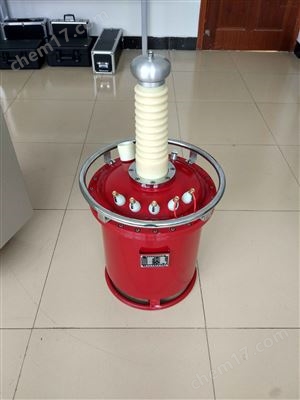

50KV干式試驗變壓器

     50KV干式試驗變壓器，利用的生產設備，采用線圈繞組環氧真空澆注及CD型鐵芯的新工藝，和同類產品油浸式變壓器相比，明顯地降低重量，減少體積，在質量上提高了絕緣強度和抗濕程度，并有效地削弱了漏磁而大大加強了變壓器承受試驗短路電流的沖擊能力。
       本系列產品具有重量輕，體積小，造型美觀，性能穩定，使用攜帶方便等特點，特別適用于現場操作使用，是國內更新換代的新型交直流兩用高壓試驗變壓器。本系列產器適用于電力系統及各電力用戶現場檢測各種電氣設備的絕緣性能試驗、電器產品的直流高壓小電流的各種電壓系統或裝置中的高壓電源。

產品特點

1、具有高壓電壓、低壓電流、零位指示、電源指示、工作指示、計時指示；

2、具有過流保護、零位啟動保護、聲光語言報警提醒

3、采用新型時間繼電器，計時范圍更廣（1S～99H）

4、采用新型電流繼電器，更精確、更可靠，確保人身及設備安全。

5、采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強

6、試驗變壓器高壓線圈為圓筒多層塔式，優質聚酯漆包線及高耐壓值絕緣材料繞制而成。

7、具有重量輕、體積小、移動方便、性能等特點。

8、試驗變壓器（5kVA以上）裝有可移動的鐵輪。

9、不受惡劣氣候環境影響，現場搬運勿須靜止即可做試驗;

10、可用于電氣一次設備規定電壓下的交流和直流耐壓試驗，考核被試品的絕緣強度，發現被試品的絕緣缺陷。

11、50KV干式試驗變壓器配以同等電壓等級和同等容量的電容、硅堆及高壓直流微安表，可組裝成直流高壓試驗裝置，可以測量高壓直流泄漏電流。

技術參數

操作臺

●額定容量：1.5～100kVA

●額定輸出電流：7.5～232.5A

●額定輸出電壓：0～430V

●輸入電源：三相AC 380V±10%（單相AC 220V±10%）；50Hz±5 Hz

●輸入電流：7.5～250A

●計時長度：0～9999S(特殊模式可用于長時間工作)

●電壓精度：≤1.0%±1個字(F.S)

●電流精度：≤1.0%±1個字(F.S)

說明：如有特殊參數要求，可按用戶的技術參數進行設計制作。

浸試驗變壓器

●額定容量：1.5～100kVA

●低壓側電壓：400V

●低壓側電流：7.5～250A

●高壓側交流輸出電壓:0～300kV

●高壓側交流輸出電流：0～3000mA

● 高壓側直流輸出電壓:510KV

● 高壓側直流輸出電流：2140.3mA

●測量變比：1000：1

●阻抗電壓:4～9%

●輸出電壓波形:正弦波

●變比誤差：＜±1％

●波形畸變率：≯3%

●允許連續滿負荷工作時間：≮1～2小時（溫升50℃）

●空載損耗:0.2%～0.4.0%

●電壓測量精度：1.0％FS±3字

●電流測量精度：1.0％FS±3字

●變壓器絕緣油號：25號絕緣油

●交直流兩用型試變的參數同上表，直流參數中的額定直流電壓為交流的1.4倍，額定直流電流為交流電流的0.7倍。
