功能：

　隔離開關是電力系統中使用量zui大應用范圍zui廣泛的高壓開關設備。由于戶外隔離開關是暴露在大氣環境中工作、受環境氣候條件影響直接和嚴重的電氣設備，它的運行條件比較惡劣，容易產生機械或電氣方面的故障。尤其是觸指接觸部分容易受雨水、灰塵及有害氣體的侵襲產生接觸不良而導致發熱，提供觸指壓力的彈簧會因發熱而退火使壓力降低，這樣更導致觸指發熱形成惡性循環終燒壞觸指釀成事故。在檢修時往往只注意更換明顯失效和斷裂的彈簧，而對那些壓力降低的彈簧無法判斷與更換，這樣在再次運行中，每個觸指電流的分布會因壓力不同而不同，差別越大電流分布越不均勻，長期運行后就會發生接觸不良而過熱。觸指的發熱會惡性循環，一個觸指接觸不好就會漫延整個觸頭接觸不良。同時有不少隔離開關的觸指壓力可調，如果在檢修時調整壓力不夠或每個觸指的調整壓力有差別同樣會出現上述現象。針對目前發供電系統的檢修現狀，高壓隔離開關觸指壓力測試儀只將測試鉗模擬觸頭的傳感器在每對觸指接觸位置張開一下，就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。也可用于隔離開關制造廠對觸指壓力的檢驗；改變壓力傳感器的形狀也能測量斷路器的觸指壓力。 　

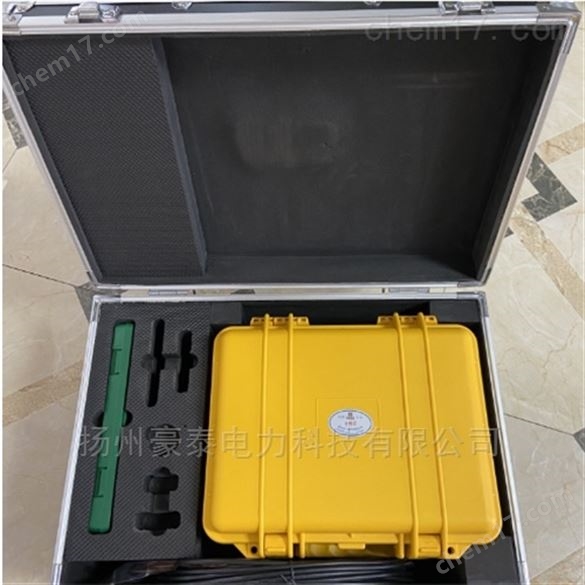

GDGL-60 隔離開關觸指壓力測試儀參數

產品優勢：

目前絕大部分檢修人員判斷導電部分接觸好壞的判據就是測量其回路電阻，認為回路電阻在合格范圍內，導電部分的檢修工作就可圓滿結束。其實不然，在產品說明書中給出的回路電阻值是整個導電回路的值，它包括接線端子、導電管、觸指觸頭等部分的體電阻及接觸電阻，范圍較大、裕度較大，不能直接反映接觸電阻的變化，只能說明導電回路通路。試驗表明：兩對對觸指接觸與四對觸指接觸其回路電阻值均在合格范圍內。同樣觸指壓力大與小回路電阻值也基本沒有變化。

隔離開關觸指壓力測試儀在各類檢修導程（規程）、標準中都有測量觸指接觸壓力的規定，推薦的測量工具為彈簧秤，在實際工作中，測量觸指壓力要在高空，用彈簧秤測壓力不但不方便、不準確也不安全，有些結構的隔離開關的觸指壓力用彈簧秤根本無法測量（如剪刀式）。所以，要求測量觸指接觸壓力只是一紙空文。

針對目前供電系統的檢修現狀，我公司自行開發了一種用于測量隔離開關觸指壓力的智能型隔離開關（斷路器）觸指壓力檢測儀，它只要將模擬觸頭的傳感器在每對觸指接觸位置張開一下，就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。

隔離開關觸指壓力測試儀也可用于隔離開關制造廠對觸指壓力的檢驗。改變壓力傳感器的形狀也能測量斷路器的觸指壓力。

　隔離開關觸指壓力測試儀參數在各類檢修導程（規程）、標準中都有測量觸指接觸壓力的規定，推薦的測量工具為彈簧秤，在實際工作中，測量觸指壓力要在高空，用彈簧秤測壓力不但不方便、不準確也不安全，有些結構的隔離開關的觸指壓力用彈簧秤根本無法測量（如剪刀式）。所以，要求測量觸指接觸壓力只是一紙空文。

針對目前供電系統的檢修現狀，我公司自行開發了一種用于測量隔離開關觸指壓力的智能型隔離開關觸指壓力測試儀，它只要將模擬觸頭的傳感器在每對觸指接觸位置張開一下，就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。

也可用于隔離開關制造廠對觸指壓力的檢驗。改變壓力傳感器的形狀也能測量斷路器的觸指壓力。

技術參數：

電源電壓：AC 220 V 　　

電源耗散功率：≤20 W　　　

測量范圍：≤1000 N　　　

測量誤差：≤1％　　　

測量直徑（觸指開距）：≥8mm　　　　　　　　　

≤90mm（可定制）　　　

隔離開關（斷路器）觸指壓力檢測儀內置電源工作時間：≥6小時　　　

傳感器信號線長度：10米圖1檢測儀面板示意圖

檢測儀面板說明（見圖1）

3.1測試壓力顯示器:隨傳感器感受壓力的大小顯示瞬時值，單位牛頓（N）。

3.2峰值壓力顯示器:跟蹤測試過程中的zui大值（峰值）并自動鎖定。

3.3 傳感器插座：連接模擬觸頭。

3.4 預置鍵“設置、增加、減少、確認"：用于儀器標定參數。“確認"鍵還用于測試過程中，峰值壓力清零。

3.5清除鍵：測試前模擬觸頭在自由狀態，按“清除"鍵，儀器清零。

3.6電池欠壓指示燈：儀器內附蓄電池，當電池電壓低于額定使用電壓時該指示燈亮，提示客戶對儀器充電，否則，儀器將不能正常工作。

3.7充電指示燈：充電時該指示燈為紅色，充滿時變為綠色。充滿后充電電路自動進入浮充狀態。

3.8測試開關：測試電路電源開關。
