HEIDENHAIN海德漢光柵尺電纜線|310128-01/03/06/09適配電纜線應用在LB382C、LB382、LB302、LP372、LP382系列海德漢光柵尺上連接到系統驅動上實現數控系統自動化控制和位移測量，客戶提供海德漢電纜ID，我們提供價格及技術解決方案。

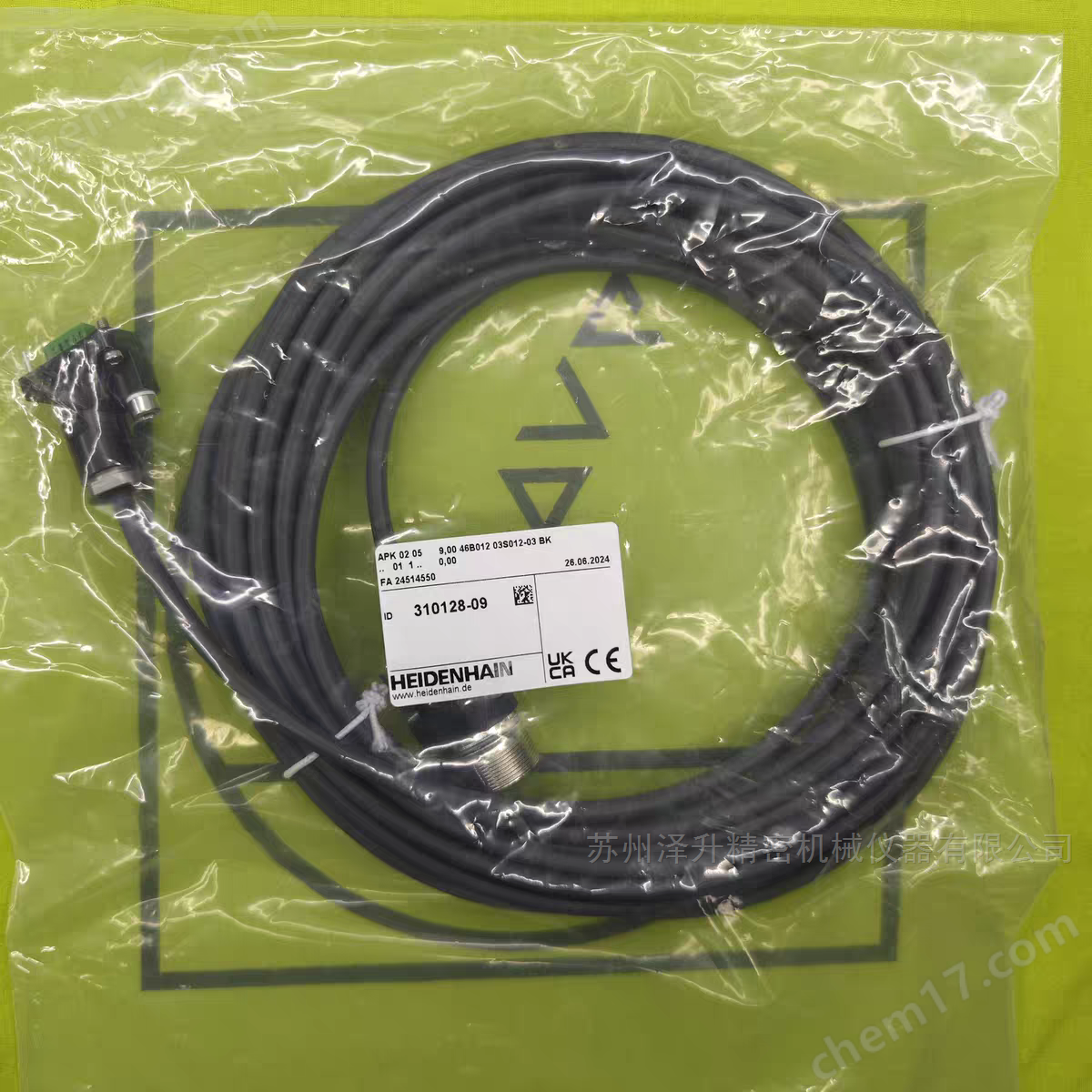

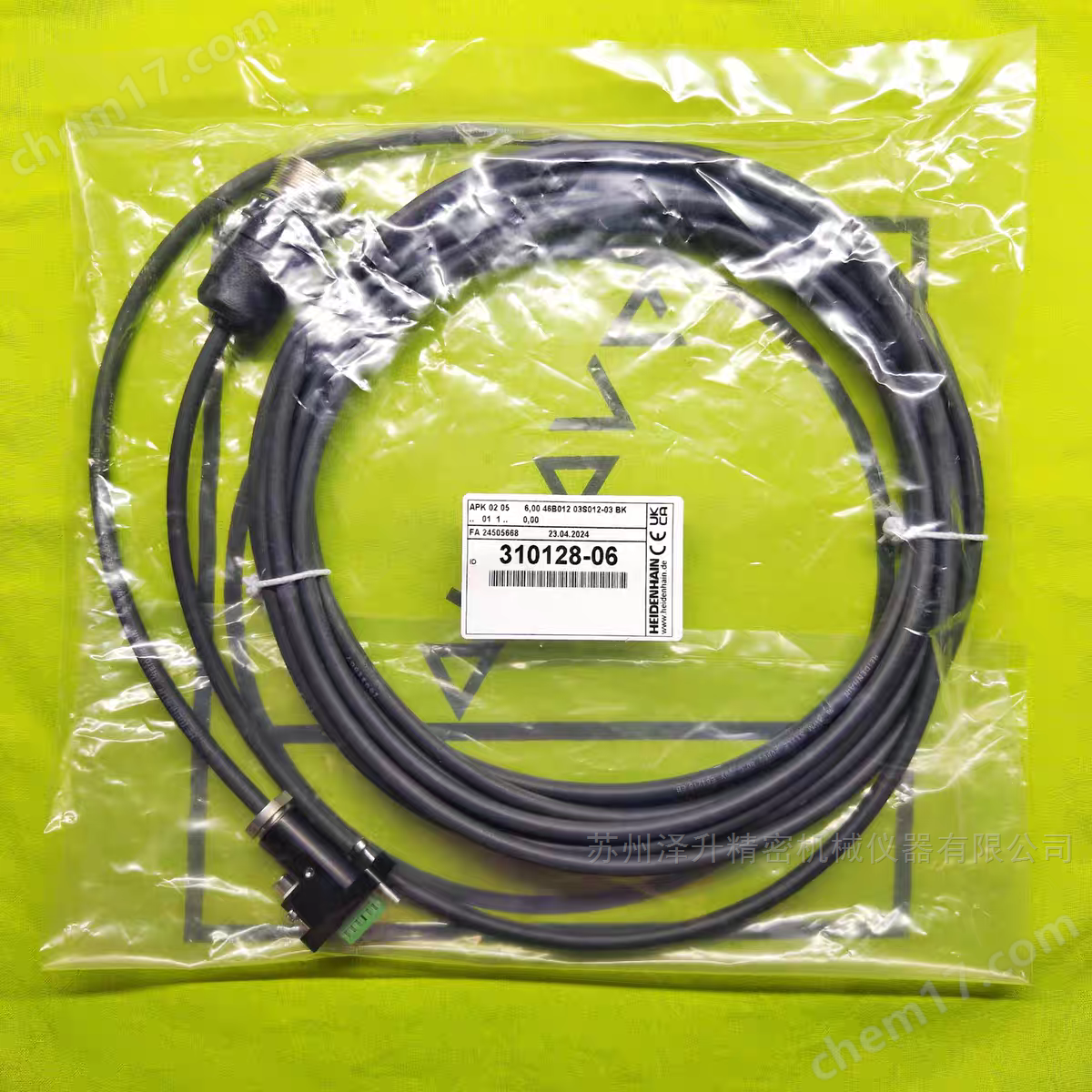

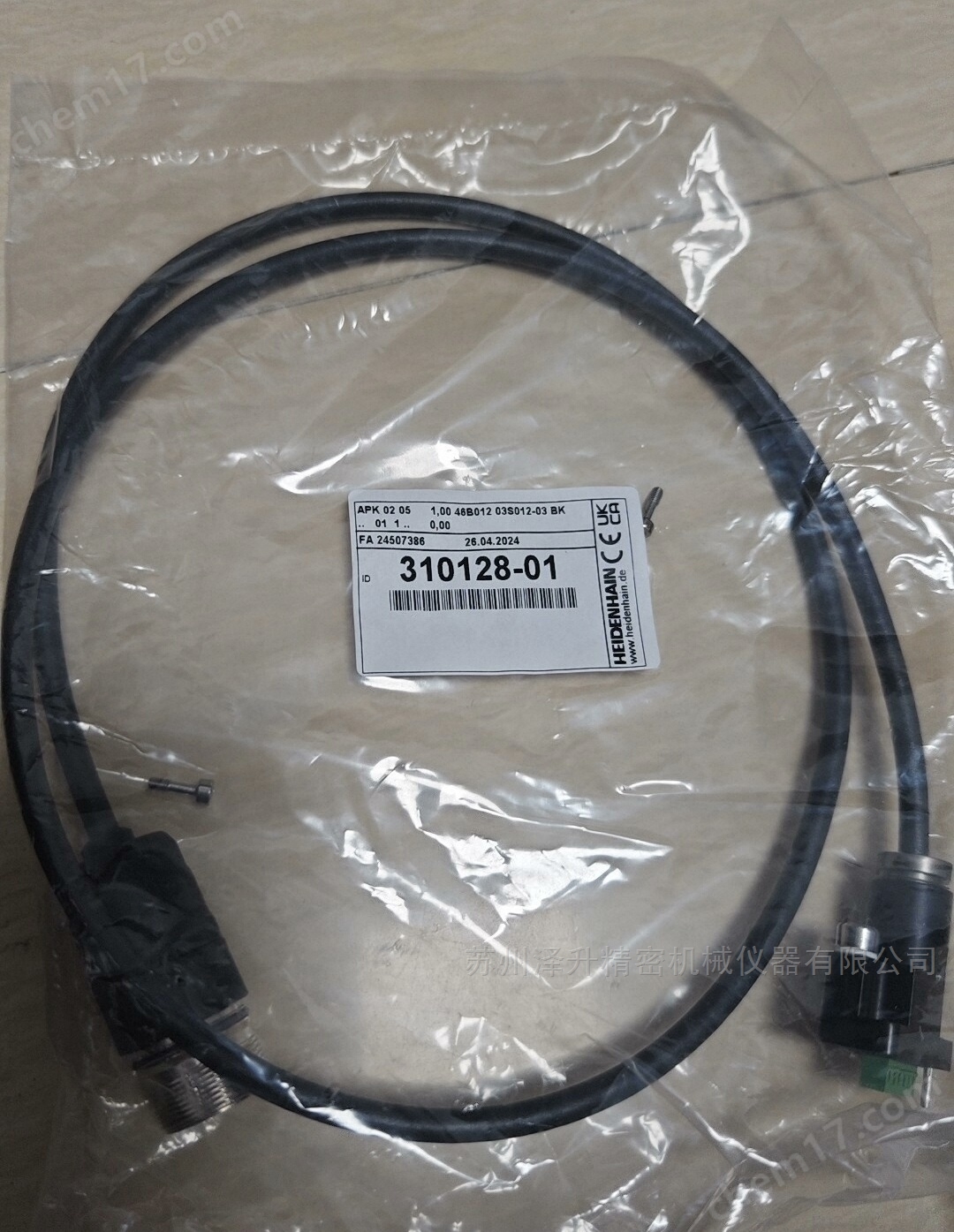

HEIDENHAIN海德漢光柵尺電纜線|310128-01/03/06/09適配電纜線技術參數及實物圖：
海德漢（HEIDENHAIN）電纜線的技術參數因型號、接口協議和應用場景的不同而有差異。以下是幾種主要類型電纜的技術參數：
海德漢電纜線主要類型及技術參數
?適用于1Vpp信號接口的電纜?
?連接器類型?：M23（12-pin、17-pin）、D-sub（15-pin）、17-pin裝甲連接器
?電纜設計?：例如3x2x0.14 + 8x0.5（3組雙絞線 + 8根單芯線），或4x2x0.16mm2
?型號?：310128-01、310128-03、310128-06、310128-09
?信號協議?：1Vpp（正弦/余弦模擬信號）
?常見接口?：
?電纜類型?：PUR（聚氨酯護套），具有良好的耐磨、耐油和柔性
?電纜直徑?：約6mm、8mm（常見范圍）
?長度?：默認為3米，但提供1米、2.5米、7米等多種長度
?屏蔽?：多層屏蔽（如4層屏蔽）以增強抗干擾能力
?應用?：用于海德漢增量式光柵尺、編碼器與數控系統之間的信號傳輸?
?適用于EnDat數字接口的電纜?
型號?：533631-01、533631-03、533631-06、533631-09、606079-01、640030-01、332201-01、332202-01
?信號協議?：EnDat（EnDat 2.1 / EnDat 2.2，為海德漢專有的數字式雙向通信協議）
?常見接口?：M23（17-pin）、D-sub（15-pin或25-pin）
?電纜類型?：PUR
?長度?：默認為3米，支持定制
?應用?：用于連接海德漢的編碼器和光柵尺，支持高精度位置反饋和診斷功能
?適用于1Vpp或TTL信號的電纜?
?典型型號?：738976-01、333276-01、323897-xx
?信號協議?：兼容1Vpp模擬信號或TTL（晶體管-晶體管邏輯）數字信號
?常見接口?：M23（17-pin）、D-sub（15-pin）
?電纜類型?：PUR
?長度?：默認為3米
?應用?：適用于需要兼容不同信號類型設備的場合?
延長與適配電纜?
型號?：545547-07（APK 01 03 7.00）
?功能?：作為適配器電纜，用于連接不同類型的連接器（如將M12連接器轉為其他接口）
?電纜設計?：4x2x0.16mm2
?長度?：7.00米
?連接器?：一端為M12（14針），另一端根據型號而定?
?真空環境用電纜?
?特點?：為高真空和超高真空環境設計，所有材料（外殼、電路板、粘合劑）均經過特殊處理，以避免放氣污染真空環境。
?應用?：用于電子顯微鏡、半導體晶圓檢測、同步加速器等科研和工業真空設備?
海德漢電纜線的參數取決于其配套的編碼器或光柵尺的?信號協議?（1Vpp、EnDat或TTL）和?物理接口?（M23、D-sub等）。在選擇時，必須根據設備的接口規范來確定型號。電纜普遍采用PUR材質，具有良好的工業環境適應性，常用長度多為3米，但可根據需求定。?
