水下橋梁樁基裂縫監測實踐：RTF裂縫計與SENSLOG系統的應用

水下型 RTF 振弦式裂縫計及配套自動化數據采集系統，已應用于某配套檢修橋梁的監測項目。該橋梁的混凝土樁基因長期使用出現老化，產生非結構性裂縫。

該橋梁在設計階段已綜合考慮現場水力條件、氣候環境及巖土應力等因素。隨著使用年限增長，橋梁樁基混凝土表面出現裂縫。需說明的是，當前裂縫尚未對橋梁整體結構安全及通行人員安全造成影響。

圖1 樁基裂縫示意圖

一、解決方案

針對上述情況，項目方啟動了一項試點監測計劃，計劃對部分裂縫開展為期數年的持續觀測。RTF 裂縫計因其結構可靠、環境適應性強等特點，被選用于本次監測任務。

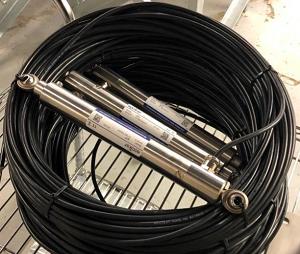

圖2 RTF 裂縫計實物圖

由于橋梁樁基位于水下數米，RTF 振弦式裂縫計由專業潛水團隊實施安裝。施工人員在四座樁基上共布設 16 臺監測傳感器。為提高水下安裝精度與作業效率，項目方還專門定制了鉆孔定位輔助模板。

圖3 鉆孔定位模板

為應對冬季可能出現的結冰環境，每臺傳感器均加裝防護外殼。

圖4 傳感器防護外殼

所有傳感器均接入自動化數據采集系統，可實現監測數據的每日自動采集與遠程傳輸。

圖5 數據采集系統

二、產品介紹

1、RTF單向/三向表面測縫計

RTF表面測縫計用于監測裂縫或結構接縫兩側相鄰表面之間的相對位移。RTF表面測縫計由一支振弦式傳感器或電位計配合一組安裝支架構成，提供單向（RTF-1D）與三向（RTF-3D）兩種型號。其中，三向型號可在三個正交方向上同步進行測量。

產品特點：

• 安裝較為簡便；

• 支持重復使用；

• 適用于不平整表面；

• 可選振弦式傳感器或電位計；

• 傳感器外殼采用不銹鋼材質，具備防水性能。

應用：

• 測量混凝土接縫的位移變化；

• 監測混凝土結構、徹體或巖石中裂縫變形情況。

2、SENSLOG數據采集儀

SENSLOG數據采集儀是一套集成化遠程監測系統，可兼容多種類型傳感器。系統支持移動存儲、移動網絡、無線電臺及衛星等多種數據傳輸方式。

該系統支持遠程操作，有助于減少現場作業頻次。其結構適用于偏遠或環境相對復雜的監測場景，配套相應軟件與通信功能，可輔助優化監測工作。系統配備專用軟件工具，支持數據采集、處理、存儲及分析。基礎配置為16個單端輸入通道，并支持后期擴展。

產品特點：

• 具備報警與控制功能；

• 支持電池或太陽能供電；

• 適用于研究級數據采集；

• 結構緊湊，具有較好的可靠性；

• 兼容多數通用型傳感器，如各類振弦式傳感器。

應用：

• 礦山；

• 隧道；

• 大壩和橋梁；

• 鋼結構或混凝土結構。
