使用鐵水熱分析儀后，在鐵液成分的控制和穩定方面取得了較好效果,鐵水冶金質量也有了提高,生產出來的鑄件產品質量更趨向于穩定和一致性,降低了鑄件廢品率，提高了鑄件內在質量。正常生產的機床鑄件滑臺，牌號OT600-3。經過工藝優化，樣件及小批量做好后。后續生產中出現縮松缺陷，在其它工藝條件不變的情況下，通過熱分析檢測球化處理后的鐵液，出現部分包次共晶度小于1，亞共晶成分，再輝過冷度2℃，G1面積19%。增加0.1%孕育后，達到共晶成分，再輝過冷度5℃，G1面積0%。調整為共晶成分后，后續生產中沒有再發生縮松缺陷。當合金元素的加入量確定之后，通過調含碳量、孕育量和孕育方式等來調整球墨鑄鐵動態共晶指數，控制球墨鑄鐵的固為共晶模式,可以控制球墨鑄鐵凝固過程中的石墨球析出時間和不同階段的出比例，使得凝固后期析出的石墨球數量和體積比例越大，球鐵件縮松傾向小。

鐵水熱分析法具有測量結果對生產實用、測量簡單快捷、鐵液成分調整方便及冶金質量分析高效等優點。鐵水熱分析法在冶金質量控制方面具有廣闊的應用前景，提升鑄件質量。目前，鐵水熱分析儀在鐵液球化率、共晶度、冷卻速度、收縮傾向、金相組織、力學性能等預測分析準確性方面較好。

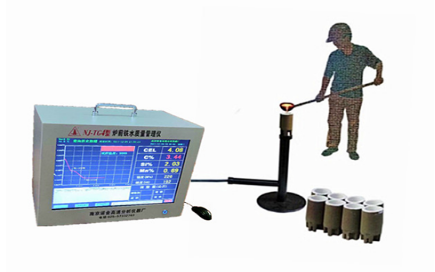

NJ-TG4型爐前鐵水質量管理儀用于爐前快速測定灰鑄鐵和球墨鑄鐵鐵水的碳當量（CEL）、碳含量（C%）、硅含量（Si%）、錳含量（Mn%）；預測普通灰鑄鐵的抗拉強度等。操作人員經簡單培訓即可操作。

技術參數

測量對象	測量范圍	測量精度	分析時間
CEL	2.50～4.80%	±0.08%	約1.5分鐘
C%	2.30～4.20%	±0.05％
Si%	0.60～3.80%	±0.10%
Mn%	0.10~1.40%	±0.15%
抗拉強度	100～400MPa	±10MPa
硬度	150～300HB	±10HB

南京諾金高速分析儀器廠

2025年8月25日

熱分析技術在球墨鑄鐵件生產中實踐運用

會員登錄

收藏該商鋪

提示
