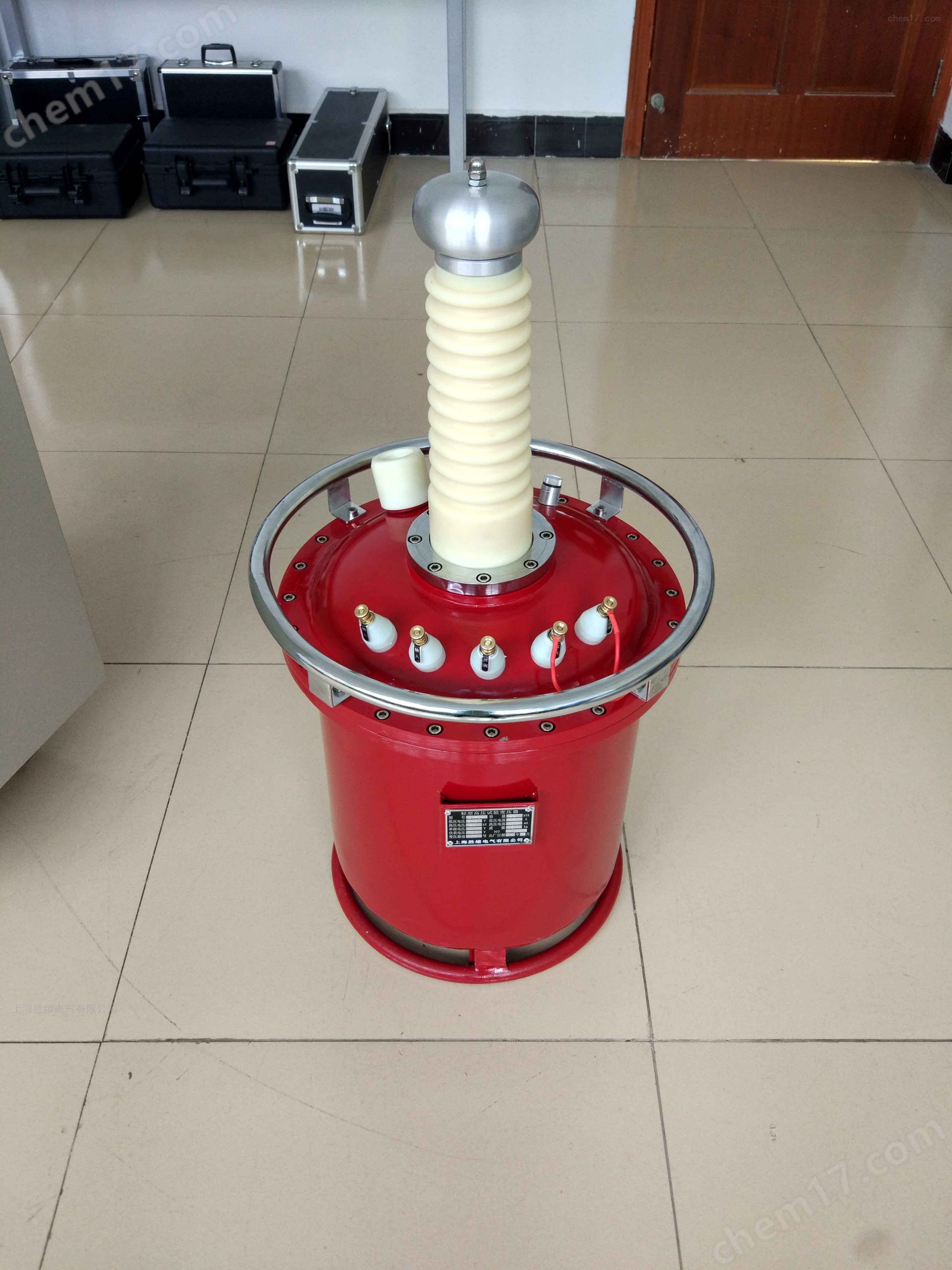

YDJ-5KVA/50KV 交直流高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組饒在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。通過調節控制箱（臺）內的調壓器輸出電壓，接入高壓試驗變壓器的初級繞組，根據電磁感應原理，可獲得需要的高壓電壓。裝置由高壓試驗變壓器和控制箱（臺）組成，其中控制箱（臺）是集調壓器、測量、控制、保護及信號等部分組成的一體化裝置。

產品特點：

1、YDJ-5KVA/50KV 交直流高壓試驗變壓器具有高壓電壓、低壓電流、零位指示、電源指示、工作指示、計時指示；
2、具有過流保護、零位啟動保護、聲光語言報警提醒
3、采用新型時間繼電器，計時范圍更廣（1S～99H）
4、采用新型電流繼電器，更精確、更可靠，確保人身及設備安全。
5、采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強
6、試驗變壓器高壓線圈為圓筒多層塔式，優質聚酯漆包線及高耐壓值絕緣材料繞制而成。
7、具有重量輕、體積小、移動方便、性能等特點。
8、試驗變壓器（5kVA以上）裝有可移動的鐵輪。
9、不受惡劣氣候環境影響，現場搬運勿須靜止即可做試驗;
10、可用于電氣一次設備規定電壓下的交流和直流耐壓試驗，考核被試品的絕緣強度，發現被試品的絕緣缺陷。
11、試驗變壓器配以同等電壓等級和同等容量的電容、硅堆及高壓直流微安表，可組裝成直流高壓試驗裝置，可以測量高壓直流泄漏電流。
